Microgridrapport

Het microgridrapport van een Voltmasters-project: netbeschikbaarheid, netuitvallen, herkoppelingen, tijd per bedrijfsmodus en generatorgebruik over een periode, met een CSV-export.

Het Microgridrapport vat een periode samen: hoe vaak het net wegviel, hoe de site daardoor kwam en wat de generator kostte. Je opent het onder Rapporten → Microgridrapport. Elke gebruiker van het project kan het bekijken.

Het rapport is beschikbaar op projecten met Microgrid en op projecten met een generator. Zonder Microgrid toont het alleen de cijfers van de generator. Een site zonder netaansluiting heeft geen net om over te rapporteren, en krijgt dus ook geen netbeschikbaarheid, netuitvallen of herkoppelingen.

Periode en export

  • Het rapport opent op de huidige maand. Kies een andere voorinstelling of een datumbereik van hooguit 366 dagen.
  • Exporteren downloadt het rapport als CSV-bestand.

Kerncijfers

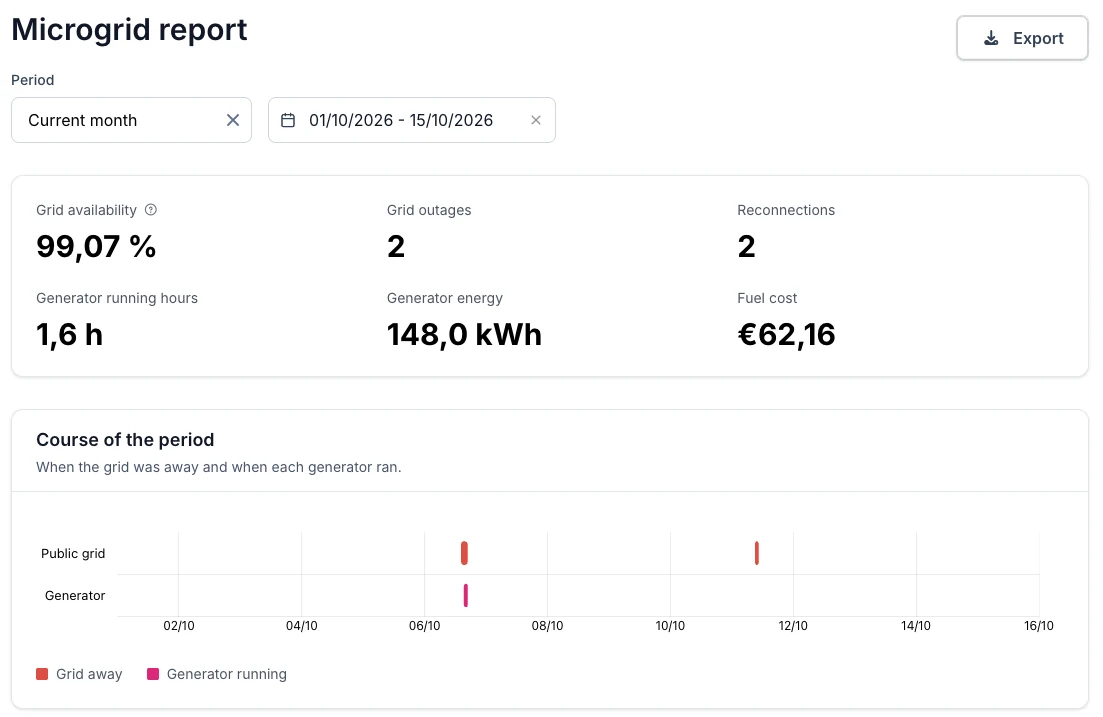

Voltmasters EMS: Microgridrapport met de kerncijfers netbeschikbaarheid, netuitvallen, herkoppelingen, draaiuren en energie van de generator en brandstofkost, en het verloop van de periode

Twee netuitvallen deze maand: de eerste duurde lang genoeg om de generator te laten starten.

Voltmasters EMS: Microgridrapport van een off-grid site voor de huidige maand, met de kerncijfers draaiuren generator 106,8 h, energie generator 14.542,6 kWh, brandstofverbruik 1.621,3 L en brandstofkost, en het verloop van de periode met twee generatoren

Een site zonder netaansluiting toont alleen de cijfers van de generatoren: draaiuren, energie, brandstofverbruik en brandstofkost, en wanneer elk van zijn twee generatoren draaide.

CijferHoe het berekend wordt
NetbeschikbaarheidHet deel van de tijd dat het net aanwezig was, over het deel van de periode waarin de nettoestand gekend is. De tooltip toont hoe groot dat gekende deel is.
NetuitvallenHoe vaak het net van aanwezig naar afwezig ging. Een netuitval telt in de periode waarin hij begon.
HerkoppelingenHoe vaak de site na een eiland terug op het net kwam. Een mislukte poging telt niet.
Draaiuren generatorenDe tijd dat de generator geregistreerd draaide. Ontbreekt de registratie, dan wordt de urenteller van de generator zelf gebruikt.
Energie generatorenDe energie die de generator produceerde.
BrandstofverbruikDe liters die de generatoren verbruikten: gemeten met de brandstofteller van de motorsturing, of geschat met het brandstofverbruik uit de datasheet (zie hieronder). Een generator zonder teller en zonder datasheetwaarden wordt weggelaten, en het rapport meldt dat.
BrandstofkostDe verbruikte liters maal de Brandstofprijs per liter van de generator. Zonder prijs per liter of zonder liters: de energie van de generator maal de Brandstofkost per geproduceerde kWh. Een generator zonder brandstofkost wordt weggelaten, en het rapport meldt dat.

Hoe de schatting werkt. Uit de twee punten van de datasheet volgen het verbruik zonder last en het verbruik per kWh, en daaruit de geschatte liters:

$$ V_{0} = 2\,V_{50} - V_{100} $$

$$ V_{kWh} = \frac{V_{100} - V_{50}}{0{,}5 \times 0{,}8 \times S_{nom}} $$

$$ L = V_{0} \times t + V_{kWh} \times E $$

Daarbij zijn V50 en V100 het verbruik uit de datasheet bij 50 % en 100 % last (liter per uur), V0 het verbruik zonder last, Snom het nominaal vermogen in kVA (met cos φ 0,8 omgerekend naar kW), t de draaiuren en E de geproduceerde energie in kWh. Zo verbruikt een generator bij lage last meer brandstof per kWh dan bij hoge last.

Onderdelen

OnderdeelToont
Verloop van de periodeEen tijdlijn van wanneer het net weg was en wanneer elke generator draaide.
Tijd per bedrijfsmodusUren per dag in elke bedrijfsmodus, en het aandeel over de hele periode. Tijd zonder gegevens staat als Niet geregistreerd.
GeneratorenPer generator: draaiuren, energie, brandstofverbruik met de bron (Gemeten of Geschat) en brandstofkost. Draaiuren uit de eigen draaiurenteller van de generator krijgen het label volgens urenteller. De grafiek Draaiuren per dag toont hoeveel uur elke generator per dag draaide. Heeft een generator een brandstofniveausensor, dan toont de grafiek Brandstofniveau hoe zijn tank over de periode leegliep en werd bijgevuld. De CSV-export bevat ook het brandstofverbruik en de bron, en in de kolom Bron draaiuren of de draaiuren de Geregistreerde draaitijd zijn of uit de Draaiurenteller van de generator komen.
NetuitvallenElke netuitval met begin, einde en duur.
HerkoppelingenPer herkoppeling de Onderbreking (hoelang de site zonder stroom zat) en de Procedure (van de start van de terugkeer tot de site terug op het net staat), met het gemiddelde en het langste.
Voltmasters EMS: tijd per bedrijfsmodus, als uren per dag en als aandeel van de periode

Tijd per bedrijfsmodus: op 6 oktober draaide de site als eiland op de batterij, daarna op de generator.

Voltmasters EMS: tabel van netuitvallen met begin, einde en duur, en een grafiek van onderbreking en procedure per herkoppeling

Elke netuitval, en per herkoppeling hoelang de site zonder stroom zat.

Onder Geavanceerd → Microgrid staat dezelfde historiek als interactief dashboard, met de bedrijfsmodus en het generatorvermogen in de tijd.
