Alpitronic HYC DC charger

Ondersteunde toestellen: HYC50, HYC150, HYC200, HYC300, HYC400 en HYC1000

Deze handleiding gaat ervan uit dat de laadpaal al fysiek geplaatst en in dienst genomen is. Na deze stappen is de laadpaal klaar om aan ons EMS gekoppeld te worden.

  1. Meld je aan

    • Ga in je browser naar het IP-adres van de laadpaal.

    • Meld je aan met de standaardgegevens of met het wachtwoord dat eerder ingesteld is.

      (standaardgebruiker = admin, standaardwachtwoord = admin123).

    • Na het aanmelden verschijnt het hoofddashboard.

  2. Een aanmeldvenster van de browser voor de webinterface van de laadpaal op zijn IP-adres, met de gebruikersnaam admin ingevuld.

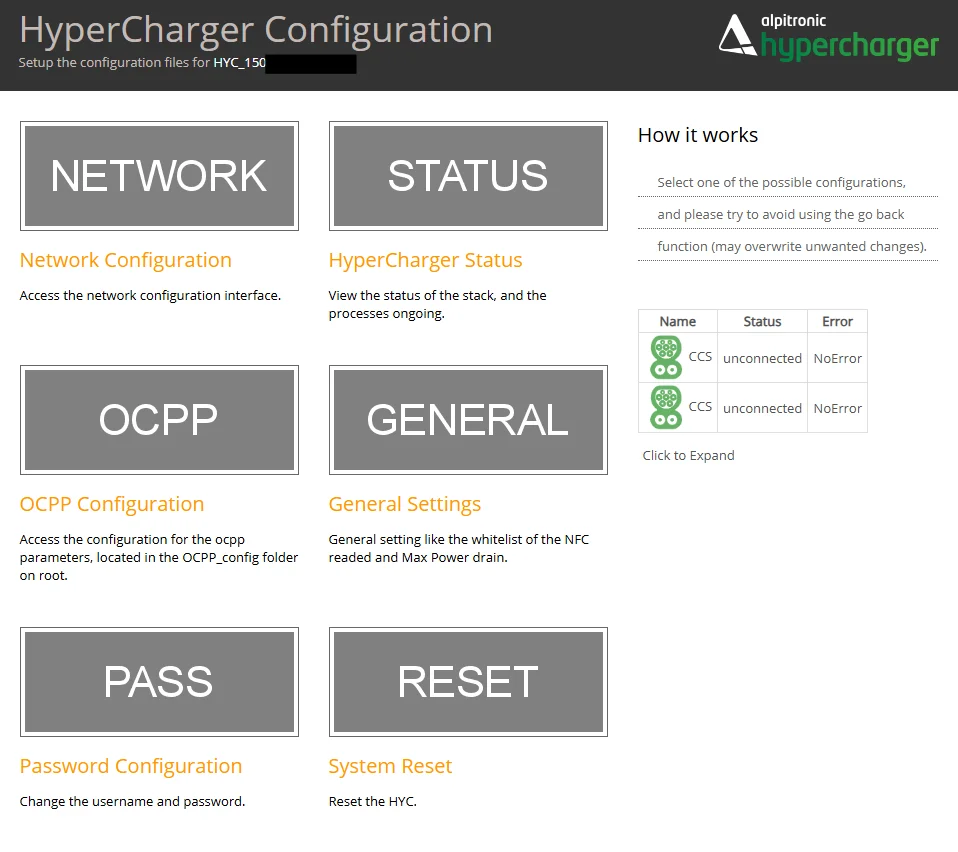

  3. Het configuratiescherm van de Alpitronic HyperCharger met de secties Network, Status, OCPP, General, Password en Reset, en de status van de CCS-connector ernaast.

  4. Kijk de netwerkinstellingen na

    • Ga naar het menu Network.
    • Kijk de netwerkgegevens na en pas het lokale IP-adres aan als de locatie dat vraagt.
    • Kloppen de gegevens, klik dan op Save Configuration en bevestig je wijzigingen.

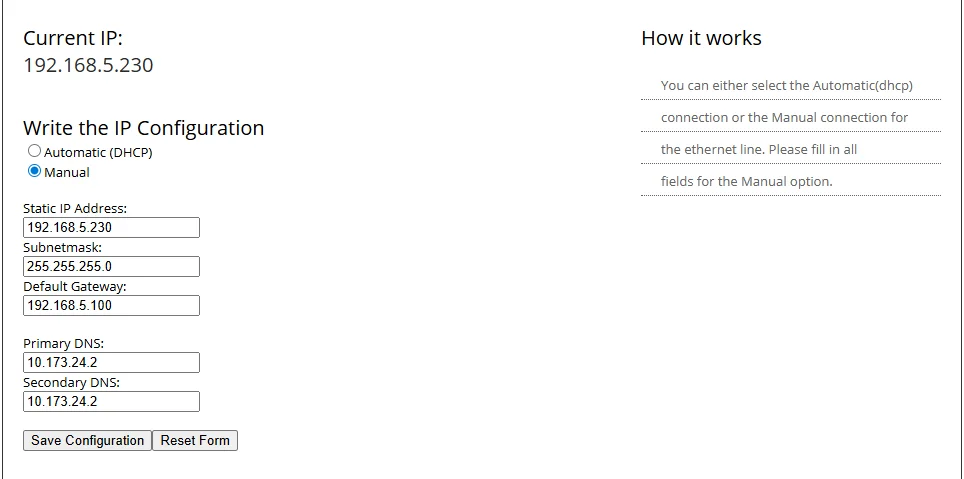

  5. De pagina met de IP-configuratie van de laadpaal met de handmatige modus gekozen, en het vaste adres, subnetmasker, de gateway en de DNS-servers ingevuld.

  6. Zet Modbus aan

    • Ga naar het menu General en kies het tabblad Power.
    • Zoek Modbus Enabled en zet het op True.
    • Klik op Save Configuration om die instelling te bewaren.
  7. Het configuratiescherm van de Alpitronic HyperCharger met de secties Network, Status, OCPP, General, Password en Reset, en de status van de CCS-connector ernaast.

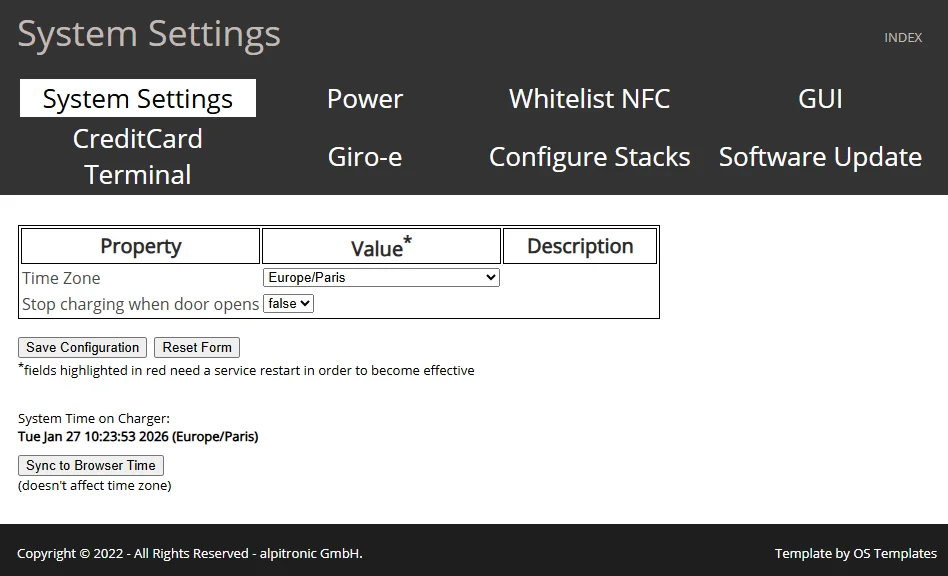

  8. De pagina met de systeeminstellingen van Alpitronic met de tijdzone, de optie om te stoppen met laden wanneer de deur opengaat, en de systeemtijd van de laadpaal.

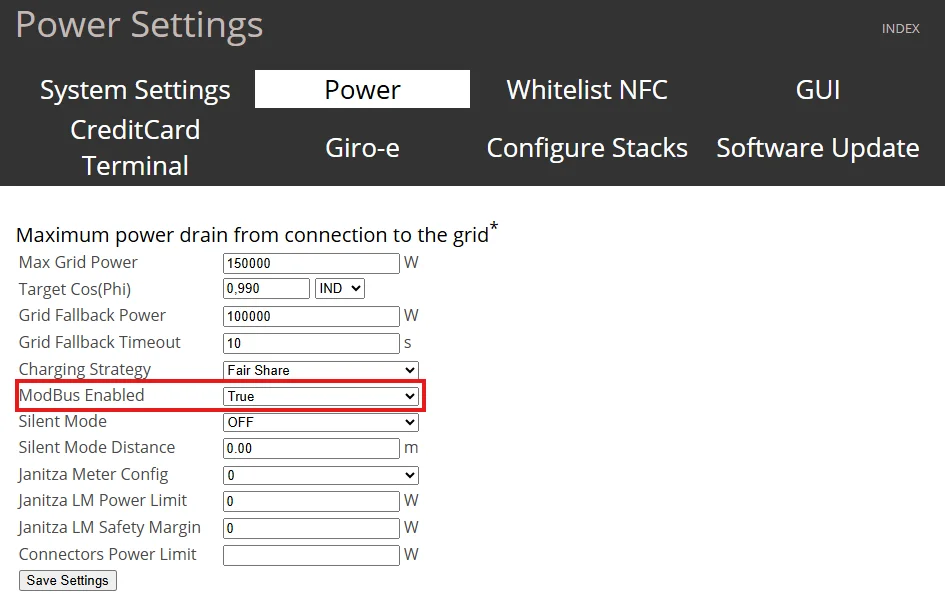

  9. De vermogensinstellingen van Alpitronic met het maximale netvermogen, het terugvalvermogen en de timeout, en ModBus enabled op true.

  10. Activeer de wijzigingen door de laadpaal te resetten

    • Ga terug naar het hoofdscherm door op Index te klikken.
    • Ga na of er geen wagens aan de laadpaal hangen
    • Ga naar Reset en kies Soft Reset.

    Let op: met een soft reset worden alle wijzigingen definitief bewaard en toegepast.

Het configuratiescherm van de Alpitronic HyperCharger met de secties Network, Status, OCPP, General, Password en Reset, en de status van de CCS-connector ernaast.
De resetpagina van de Alpitronic HyperCharger met een knop voor een soft reset die de processen herstart en een knop voor een hard reset die de laadpaal opnieuw opstart.

De laadpaal is nu ingesteld en klaar voor gebruik met het EMS.
