Toestelintegraties

Sunny Boy / Sunny Tripower

Ondersteunde toestellen: Sunny Tripower 3.0-10.0, Sunny Tripower TL-20, Sunny Tripower TL-30, CORE1, CORE2, Sunny Tripower 125, Sunny Tripower X en Sunny Boy

Ons EMS verbindt rechtstreeks met de Sunny Boy- en Sunny Tripower-omvormers van SMA over Modbus TCP, om de productie op te volgen en het actief vermogen af te regelen. De meeste modellen koppelen via de generieke SunSpec-adapter; een paar families hebben een eigen adapter op de SMA-registers.

Ondersteunde toestellen

  • Sunny Tripower 3.0 / 4.0 / 5.0 / 6.0 / 8.0 / 10.0 (STP3.0-STP10.0)
  • Sunny Tripower TL-20-reeks (STP 5000TL-20, 6000TL-20, 7000TL-20, 8000TL-20, 9000TL-20, 10000TL-20, 11000TL-20, 12000TL-20)
  • Sunny Tripower TL-30-reeks (STP 15000TL-30, 20000TL-30, 25000TL-30) en de verwante TL-10's STP 10000TL-10 en 17000TL-10
  • Sunny Tripower CORE1 (STP 50-40 / STP 50-41)
  • Sunny Tripower CORE2 (STP 110-60)
  • Sunny Tripower 125 (STP 125-70)
  • Sunny Tripower X (STP 12-50 / 15-50 / 20-50 / 25-50)
  • Sunny Boy en andere SMA-omvormers die SunSpec ondersteunen

Elke SMA-omvormer die het gestandaardiseerde SunSpec Modbus-profiel aanbiedt, is via de generieke SunSpec-adapter te koppelen, ook wanneer hij hierboven niet bij naam staat. Zie SunSpec (generiek). Wil je meerdere omvormers via één verbinding uitlezen, gebruik dan de SMA Data Manager.

Wat het EMS kan

  • De PV-productie opvolgen
  • Het actief vermogen afregelen waar de omvormer dat aanbiedt (begrenzen bij negatieve prijzen, een vaste injectiegrens, geen injectie)
  • De PV-productie opnemen in de bredere strategieën voor energiebeheer (batterijen, laadpalen, het verbruik van de site)

Modbus TCP aanzetten

  1. Open de interface van de omvormer

    • Hang je laptop aan hetzelfde netwerk als de omvormer.
    • Open een browser en typ het IP-adres van de omvormer in.
    • Meld je aan met de gegevens van de gebruikersgroep Installer.
  2. De aanmeldpagina van de webinterface van de SMA STP50-41, in het Nederlands, met de velden voor taal, gebruikersgroep en wachtwoord.

  3. Open de apparaatparameters

    • Ga naar Device Parameters > Edit Parameters.
  4. De webinterface van SMA met het tabblad met de apparaatparameters uitgelicht, de toestelstatus, het actuele vermogen op een meter en de opbrengstcijfers.
  5. De pagina met de apparaatparameters van SMA, in het Nederlands, met de knop om parameters te bewerken uitgelicht boven de dichtgeklapte parametergroepen.

  6. Zet de TCP-server aan

    • Klap External Communication → Modbus → TCP Server open.
    • Zet Enabled = Yes en Port = 502.
  7. De sectie externe communicatie van SMA, in het Nederlands, met het Modbus unit-ID en de TCP-server op poort 502 uitgelicht.

  8. Bewaar de instellingen

    • Klik op Save All.
Het tabblad met de apparaatparameters van SMA, in het Nederlands, met één niet-bewaarde wijziging die de Modbus TCP-server aanzet, en de knop Save All uitgelicht.

De regeling van het reactief vermogen aanzetten

Om het EMS setpoints voor reactief vermogen te laten sturen, moet de modus voor reactief vermogen van de omvormer op externe aansturing staan. Ga in de webinterface van de omvormer naar:

Device parameters > System and device control > Inverter > Reactive power mode

Zet allebei de volgende parameters op Q, external setting in plaats van op Off:

  • Reactive power mode in case of active power output
  • Reactive power for zero active power

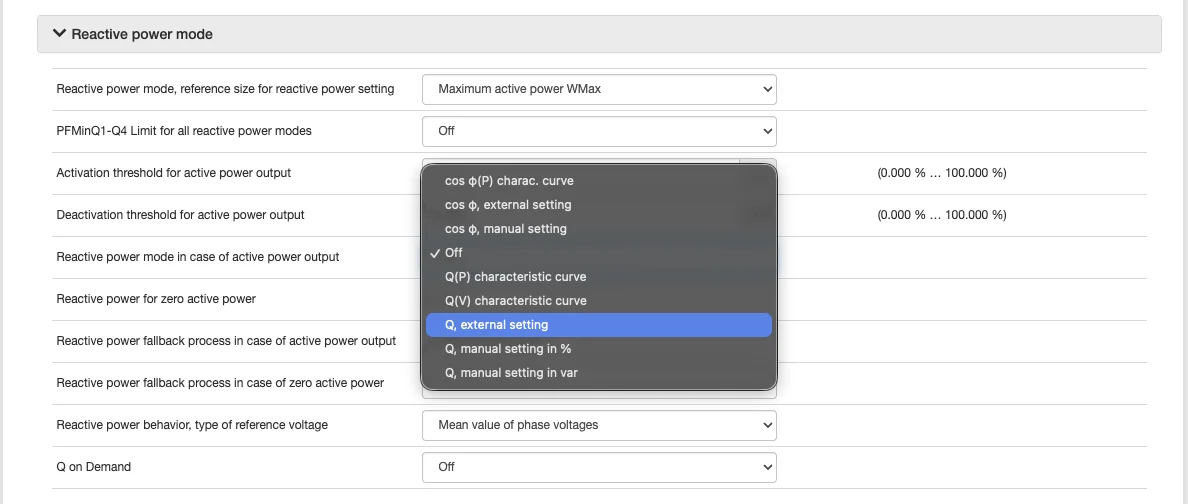

De sectie voor de modus reactief vermogen van SMA met de keuzelijst open en Q, external setting uitgelicht, terwijl Off nog de actieve keuze is.

In de Nederlandse interface: Apparaatparameters > Installatie- en apparaatbesturing > Omvormer > Blindvermogenprocedure: zet Procedure blindvermogen bij afgifte act. vermogen en Procedure blindvermogen bij nul act. vermogen allebei op Q, externe instelling.

Welke adapter gebruikt wordt

De meeste SMA-omvormers koppelen via de generieke SunSpec-adapter (sunspec.generic), die over de gestandaardiseerde SunSpec-registerindeling praat en zowel de productieopvolging als de aansturing dekt waar de omvormer die aanbiedt. Dat is de standaard en het aangeraden vertrekpunt, zie SunSpec (generiek).

Een paar families vragen of bieden een eigen adapter die met de eigen Modbus-registerindeling van SMA praat, met SMA-specifieke waarden zoals het actief vermogen per fase en de spanning en stroom op de DC-bus, plus de eigen registers van SMA om het actief en reactief vermogen te regelen:

  • Sunny Tripower TL-20-reeks (verouderd). De TL-20-modellen dateren van voor SMA SunSpec ondersteunde en koppelen via de eigen adapter "SMA Sunny Tripower TL-20". Kies je een TL-20-model, dan gebruikt het platform die adapter vanzelf.
  • Sunny Tripower CORE2 (STP 110-60). De CORE2 werkt niet met de generieke SunSpec-adapter en gebruikt de eigen adapter "SMA Sunny Tripower CORE2". Kies je het CORE2-model, dan gebruikt het platform die adapter vanzelf.
  • Sunny Tripower 125 (STP 125-70). Het modelnummer lijkt op dat van een CORE2, maar dit is een eigen ontwerp van SMA en geen omgedoopt toestel: het weigert een deel van de SunSpec-regelregisters. Het gebruikt de eigen adapter "SMA Modbus profile", die vanzelf bij het model gekozen wordt. Zet het Modbus Unit ID van de omvormer op 3.
  • Sunny Tripower TL-30-reeks. De TL-30-modellen (STP 15000TL-30, 20000TL-30, 25000TL-30) staan standaard op SunSpec, maar er is een eigen adapter "SMA Sunny Tripower TL-30" beschikbaar die je zelf kan kiezen. Hij wordt niet vanzelf gekozen: neem hem per toestel bij het toevoegen, of pas de adapter achteraf aan. Raak je er niets aan, dan blijven die modellen SunSpec gebruiken.
  • Omvormers zonder SunSpec. Oudere Sunny Tripower-toestellen waarvan de firmware SunSpec niet aanbiedt, vallen terug op de eigen adapter "SMA Modbus profile".

Het actief vermogen afregelen, met welke adapter ook, vraagt dat de schrijftoegang over Modbus en de netbeheermodus in de Installer-instellingen van SMA aanstaan, en dat het juiste Modbus Unit ID ingesteld is. Zonder dat kan het EMS wel gegevens lezen maar geen setpoints sturen.

Het actief vermogen regelen en de terugval

Het afregelen komt enkel aan wanneer de modus voor invoedingsbeheer van de omvormer naar het register wijst waar het EMS naartoe schrijft, en een verkeerde modus faalt in stilte. De omvormer kan zichzelf ook begrenzen wanneer hij geen setpoints meer krijgt. Zie Het actief vermogen regelen en de terugval.
