Controllable loads

Schakel een eenvoudige aan/uit-last (verwarmingselement, pomp, hulpmateriaal) via een relaisuitgang van een IO-uitbreiding, aangestuurd door de regelstrategie van het EMS.

Voltmasters EMS: een regelbare last via een IO-module

Een regelbare last is een eenvoudige aan/uit-last, bijvoorbeeld een verwarmingselement, een pomp of ander hulpmateriaal, die de Voltmasters EMS aan en uit kan zetten. De last hangt aan een relaisuitgang van een IO-module, en het EMS beslist wanneer het haar schakelt als deel van de lokale regelstrategie (zelfvoorziening en kostoptimalisatie). Bij een noodstop verbruik van de DSO RTU gaat ze uit.

Gebruik een regelbare last om het PV-overschot in je eigen installatie op te nemen, bijvoorbeeld om water op te warmen wanneer er meer zonneproductie is dan de rest van de site verbruikt, in plaats van het op het net te zetten.

Ondersteunde modellen

Model Aansluiting
Aan/uit-last Een relaisuitgang van een IO-module

Wat je nodig hebt

  • Een IO-module met een vrije relaisuitgang, toegevoegd en bereikbaar op het platform.
  • EMS-controllerversie 0.0.277 of hoger.

Een regelbare last toevoegen

Voeg de regelbare last toe zoals elk ander toestel:

  • Type toestel: Regelbare last
  • Model: Aan/uit-last
  • Verbinding: via een IO-uitbreiding; kies het IO-uitbreidingstoestel en de uitgangspoort waar de last aan hangt.

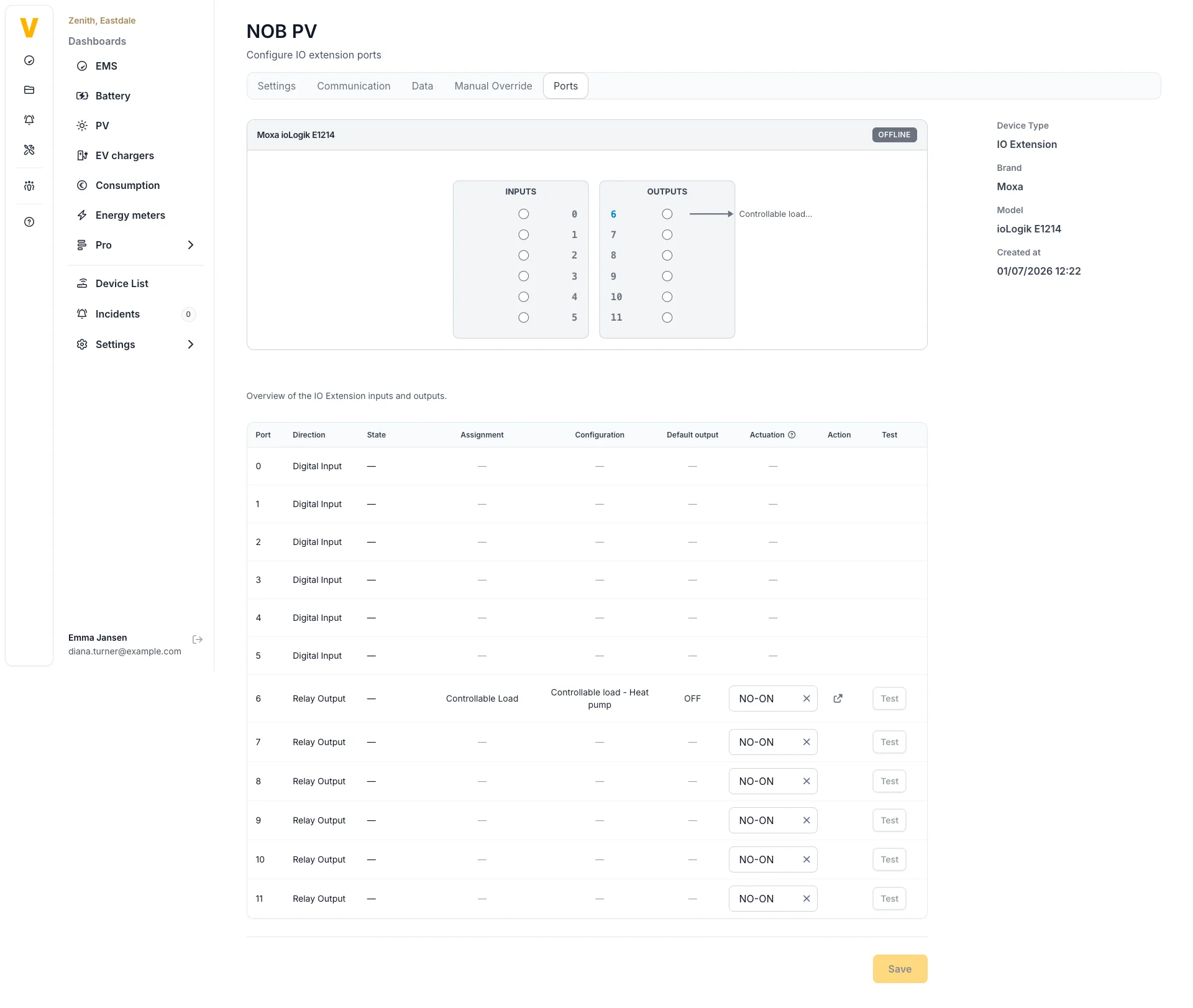

Het IO-uitbreidingstoestel en de uitgangspoort voor de last kiezen

Dezelfde relaisuitgang is niet te delen met een andere functie, bijvoorbeeld een noodschakelaar voor telecontrole.

De bekabeling van het relais en de standaardtoestand

Kijk het schakelvermogen van het relais na voor je de last aansluit. Een relaisuitgang kan maar een beperkte stroom en spanning schakelen. Alles daarboven, elke driefasige last op 400 V en elke inductieve last met een stevige inschakelstroom (pomp, ventilator, motor) moet via een tussencontactor geschakeld worden, waarbij de relaisuitgang enkel de spoel van die contactor aanstuurt. De waarden staan in IO-module: technische specificaties.

Hoe een schakelcommando op het relais uitkomt, hangt van twee instellingen af:

  • Relaisbedieningsmodus: hoe de last aan de relaiscontacten hangt, en wat een gesloten contact betekent:
Relaisbedieningsmodus De last staat AAN wanneer…
NO-ON de NO-contacten gesloten zijn
NO-OFF de NO-contacten open zijn
NC-ON de NC-contacten gesloten zijn
NC-OFF de NC-contacten open zijn
  • Standaard uitgangstoestand: de toestand waar de uitgang op terugvalt, Aan of Uit, standaard Uit. Dat is de veilige toestand wanneer er geen actief commando geldt.

Regelparameters

Het EMS gebruikt de volgende parameters om te beslissen wanneer het de last schakelt. Je stelt ze in bij het toevoegen van het toestel en past ze later aan in de algemene instellingen van dat toestel.

Parameter Wat ze doet
Nominaal vermogen Het nominale vermogen van de last, in kW.
Activeringsvermogen Het minimale PV-overschot dat nodig is om de last in te schakelen. Weet je het niet, gebruik dan dezelfde waarde als het nominaal vermogen.
Prioriteit De activeringsvolgorde van 1 (hoogst) tot 10 (laagst). Lasten met een hogere prioriteit gaan eerst aan wanneer het beschikbare vermogen beperkt is.
Minimale looptijd per activering De minimale tijd dat de last aanblijft zodra ze geschakeld is, om te vermijden dat ze voortdurend aan en uit gaat.
Minimale looptijd per dag De minimale totale looptijd per dag, zodat de last genoeg draait om goed te werken.
Deadline (uur) Het laatste uur (0 tot 23) waarop de last haar dagelijkse looptijd afgewerkt moet hebben.

Zet je Aanstuurbaar uit op het toestel, dan wordt het een toestel dat enkel opgevolgd wordt: het EMS leest het uit maar schakelt het nooit, en het valt buiten de regelstrategie.

Hoe het EMS de last aanstuurt

  • Bij zelfvoorziening en kostoptimalisatie zet het EMS de last aan wanneer er genoeg overschot is, dus boven het activeringsvermogen. Het houdt daarbij rekening met de prioriteit wanneer het vermogen beperkt is, en met de parameters voor de minimale looptijd en de deadline.
  • Bij een noodstop verbruik van de DSO RTU gaan alle regelbare lasten uit. Zie Hoe DSO RTU werkt.

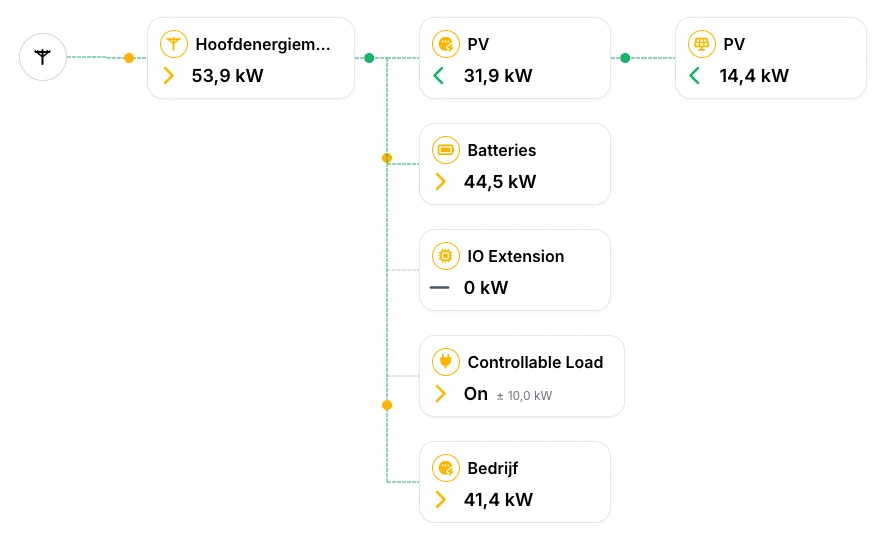

Het vermogen dat je hier ziet, is het nominaal vermogen dat je voor deze regelbare last ingesteld hebt, geen meting. Omdat de last geen eigen vermogensmeting heeft, is dat cijfer (met ± ervoor) een schatting van wat ze verbruikt zolang ze aanstaat.

Handmatige override

Een regelbare last is handmatig te overschrijven naar een vaste actieve status (Aan of Uit), bijvoorbeeld om te testen of voor onderhoud. Die override gaat voor op de automatische aansturing; haal hem weg om de last weer aan de regelstrategie over te laten.
