Industrial meter (A1 port only)
Sluit een industriële Fluvius-meter via zijn A1-poort aan op de EMS-controller van Voltmasters, voor midden- en hoogspanningsinstallaties.
Installatiehandleiding industriële meter (A1)
Deze handleiding geldt enkel voor installaties met een industriële meter op de A1-poort, die je doorgaans in midden- of hoogspanningsinstallaties tegenkomt.
Stap 1: de fysieke aansluiting
Verbind de industriële meter met de controller via de daarvoor bedoelde A1-interface, zoals de fabrikant van de meter voorschrijft.
- Ga na of de A1-bekabeling correct afgemonteerd is
- Zorg dat de polariteit en de fasevolgorde kloppen
- Ga na of de controller onder spanning staat voor je begint in te stellen
Stap 2: de A1-meter aan het systeem toevoegen
Bij het aanmelden van een nieuwe A1-meter vraagt het systeem je om schaalfactoren in te stellen. Die parameters zijn cruciaal voor nauwkeurige metingen en moeten overeenkomen met de transformatorverhoudingen in de installatie.
Stap 3: de schaalfactoren instellen

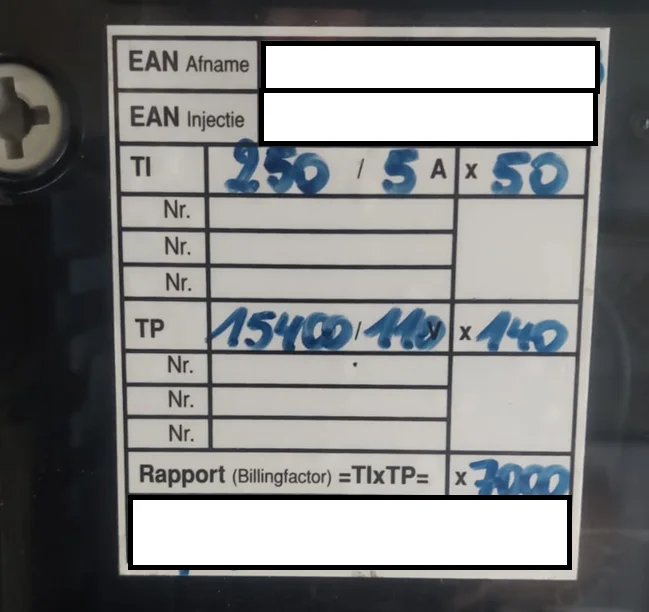

Industriële meters meten de secundaire waarden van transformatoren. Het systeem rekent die met schaalfactoren om naar echte waarden.
Schaalfactor spanning
- Staat voor de verhouding van de spanningstransformator (TP)
- Standaardwaarde: 110,0 V
- Pas dit enkel aan wanneer er een spanningstransformator staat
- Voorbeeld
Gebruikt de installatie een spanningstransformator van 15400 V / 110 V, dan is de juiste schaalfactor voor de spanning:
15400 ÷ 110 = 140
Schaalfactor stroom
- Staat voor de verhouding van de stroomtransformator (TI)
- Standaardwaarde: 5,0 A
- Voorbeeld
Gebruikt de installatie een stroomtransformator van 100 A / 5 A, dan is de juiste schaalfactor voor de stroom:
100 ÷ 5 = 20
Totale schaalfactor
-
Staat voor de verhouding van de stroom- en de spanningstransformator samen.
-
Voorbeeld
Komt de installatie op 140 (TP) x 20 (TI) uit, dan is de juiste totale schaalfactor:140 x 20 = 7000
Stap 4: nakijken
Kijk na het instellen na of alles goed werkt:
- Ga na of de waarden voor spanning, stroom en vermogen verschijnen
- Vergelijk de metingen met gekende referentiewaarden of met de gegevens van de netbeheerder
- Controleer de balans tussen de fasen en de richting van de energiestroom
Probleemoplossing
| Probleem | Waarschijnlijke oorzaak en oplossing |
|---|---|
| Geen gegevens van de meter | De A1-bekabeling of de communicatie-instellingen kloppen niet; kijk de aansluitingen en het protocol van de meter na |
| Waarden te hoog of te laag | De schaalfactoren kloppen niet met de TP- en TI-verhoudingen; kijk de specificaties van de transformatoren opnieuw na |
| Negatief of omgekeerd vermogen | De fasevolgorde of de polariteit van de TI klopt niet; kijk de bekabeling van de installatie na |
| Geen spanning te zien | Sommige oudere meters (DSMR 2.2) of bepaalde merken (Landis+Gyr) sturen geen spanningsgegevens door. Dat is een beperking van de meter zelf, niet van de controller. |
| Onstabiele metingen | Losse verbindingen of een verkeerde aarding; kijk de bekabeling en de afscherming na |
Aandachtspunten voor installateurs
- Documenteer altijd de CT- en PT-verhoudingen
