De ABB-omvormers (Fimer) in de Voltmasters EMS: de PVS 50 en de TRIO-50.0 (beta) over Modbus TCP met SunSpec, en hoe je Modbus aanzet.

Ons EMS volgt de PV-omvormers van ABB (Fimer) op en regelt ze af, over Modbus TCP met het SunSpec-protocol.

Ondersteunde toestellen

Model Opmerking
PVS 50 Driefasige stringomvormer
TRIO-50.0-TL-OUTD (beta) Driefasige stringomvormer, via de generieke SunSpec-adapter
TRIO-50.0-TL-OUTD-US-480 (beta) Driefasige stringomvormer, via de generieke SunSpec-adapter

Alle Fimer ABB-omvormers van na 2022 ondersteunen SunSpec. Bij oudere modellen kijk je het na in de datasheet, maar ook de meeste oudere modellen doen het. Wordt SunSpec ondersteund, gebruik het dan.

Instellen

  1. Hang de omvormer aan het netwerk

    Zorg dat de omvormer aan hetzelfde netwerk hangt als de Voltmasters-controller.

  2. Meld je aan op de webinterface

    Open het IP-adres van de omvormer in een browser en meld je aan met een gebruiker met admin-rechten. Zonder die rechten zijn bepaalde communicatie-instellingen niet beschikbaar.

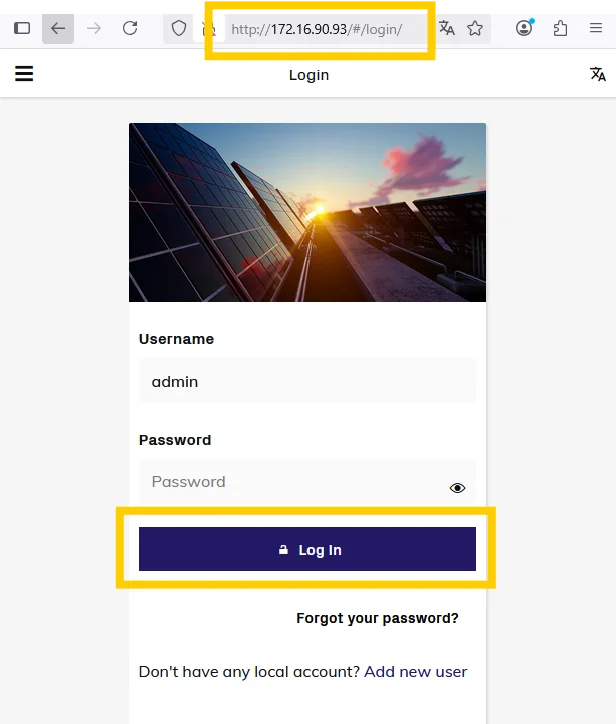

    De aanmeldpagina van de webinterface van de ABB-omvormer.
    Ik ben de gebruikersnaam of het wachtwoord van mijn adminaccount vergeten

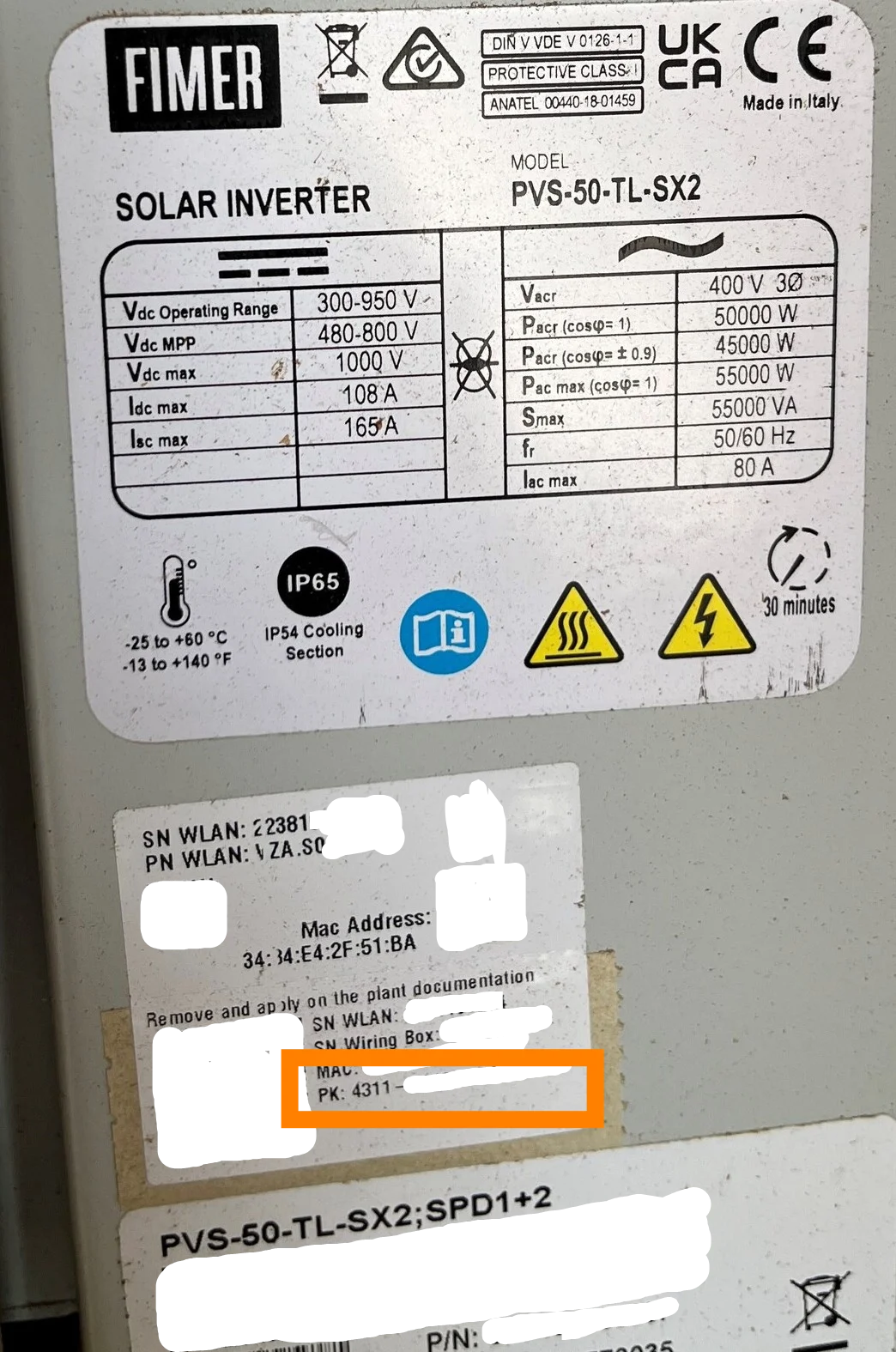

    De eerste stap om het wachtwoord van de ABB-omvormer te herstellen.

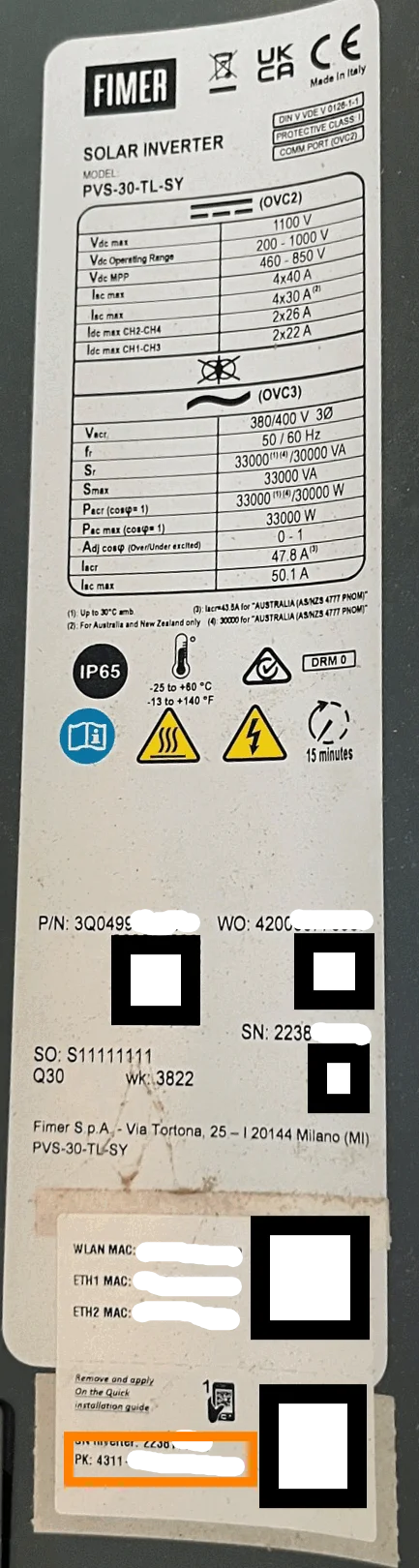

    De tweede stap om het wachtwoord van de ABB-omvormer te herstellen.

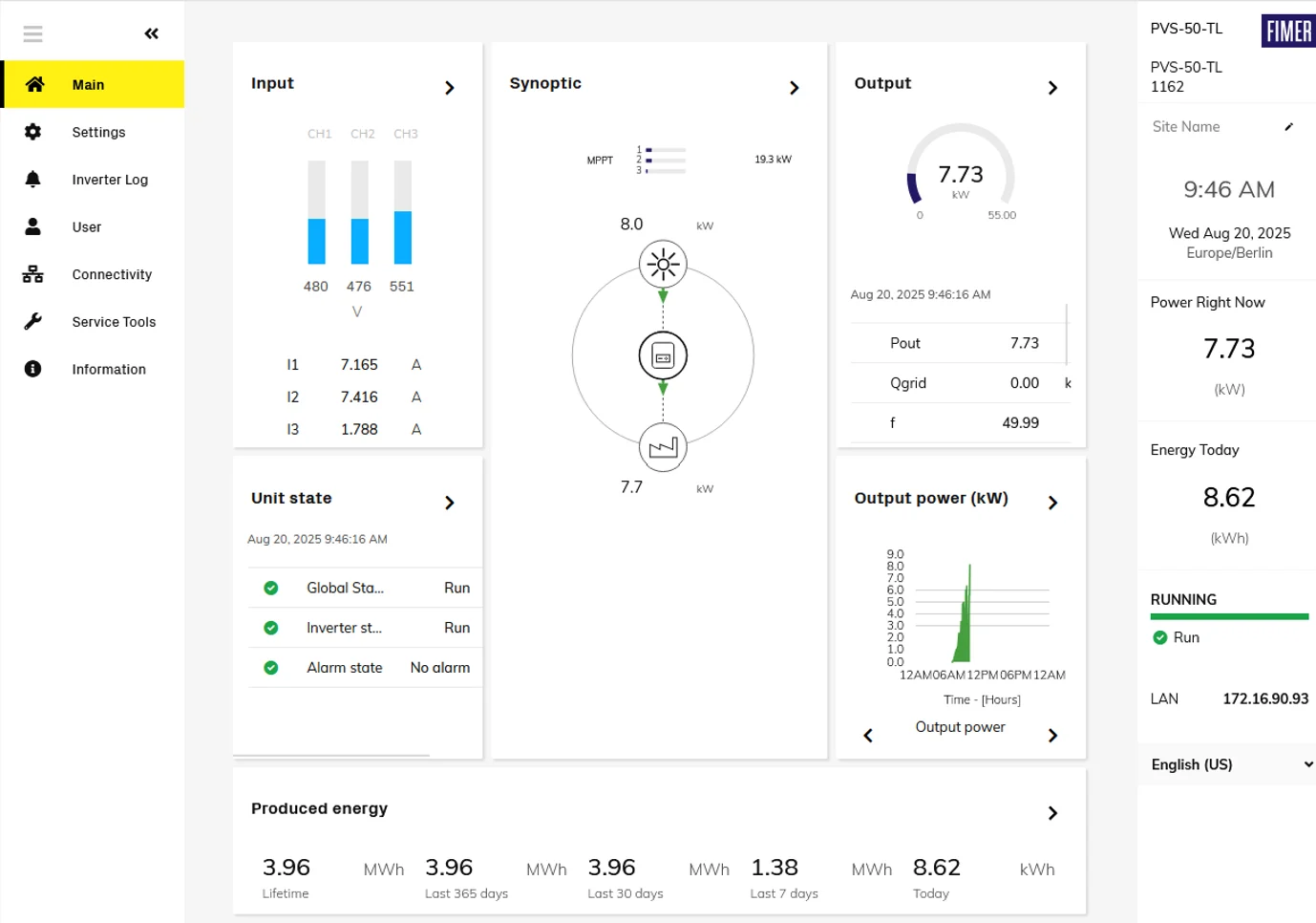

    Het webdashboard van een ABB PVS-50-TL-omvormer met de ingangsspanningen en -stromen, het overzichtsschema, het uitgangsvermogen en de geproduceerde energie.

  3. Zet Modbus op SunSpec

    Ga in het menu links naar Modbus en zet Communication protocol server op Sunspec.

    Het menu links van de ABB-omvormer met de instellingenpagina Modbus.
    De Modbus-instellingen van de ABB-omvormer met de communication protocol server op Sunspec.

  4. Voeg de omvormer toe in Voltmasters

    Voeg de omvormer toe met hetzelfde IP-adres.
