Toestelintegraties

Etrel AC charger

Ondersteunde toestellen: Inch Pro, Inch Duo.

  1. Opstarten en verbinden

    Zodra de bekabeling af is, zet je de laadpaal aan.

    • Wacht op groen: de groene led knippert tijdens het opstarten. Wacht tot hij vast groen brandt; dan is de laadpaal klaar voor gebruik. Die led zit net boven het display van de laadpaal.
    • Open de webinterface: hang je laptop aan hetzelfde netwerk als de laadpaal. Typ het IP-adres in je browser; dat staat op de sticker aan de binnenkant van het onderhoudsluik.

    Tip: vind je het IP-adres niet? Hou de kleine resetknop ingedrukt, achter het luikje rechtsboven, tot je een pieptoon hoort. Zo kom je in de instellingen van de laadpaal. Ga op het scherm naar het juiste submenu om het huidige IP-adres te zien.

  2. Instellingen en Modbus

    Meld je aan en ga naar de configuratiepagina.

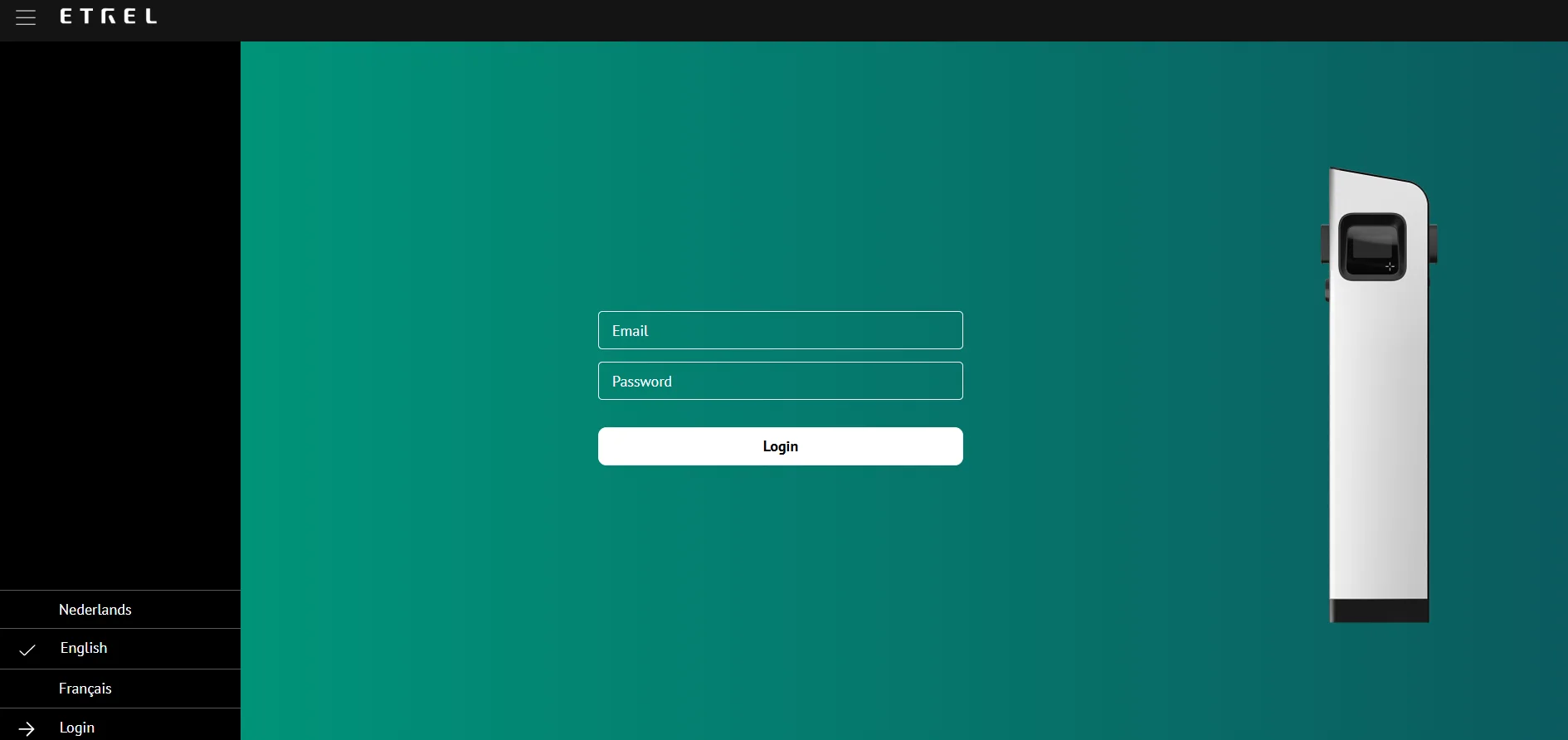

    De aanmeldpagina van de webinterface van de Etrel-laadpaal, met de taallijst open op English.
    • Email: root@etrel.com
    • Password: toor
    • IP-configuratie: zet bij voorkeur een vast IP-adres in hetzelfde bereik als de Voltmasters-controller.

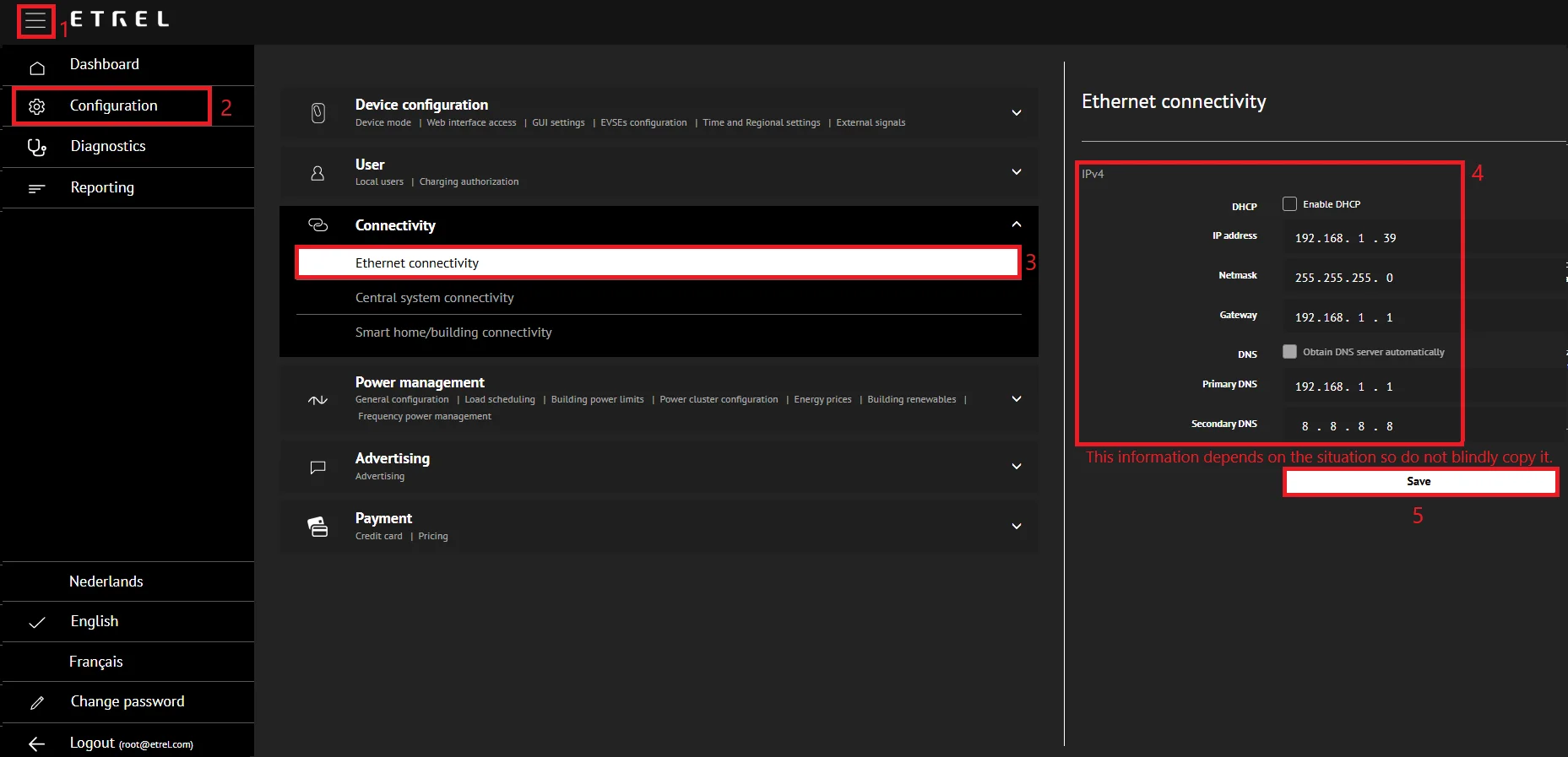

    De ethernetpagina van Etrel in vijf genummerde stappen, met DHCP uit en een vast IPv4-adres, netmasker, gateway en DNS, en daarna Save.

    • Zet Modbus aan: ga naar het instellingenmenu en activeer Modbus TCP.

      • Instellingen: Unit ID = 1, Port = 502.

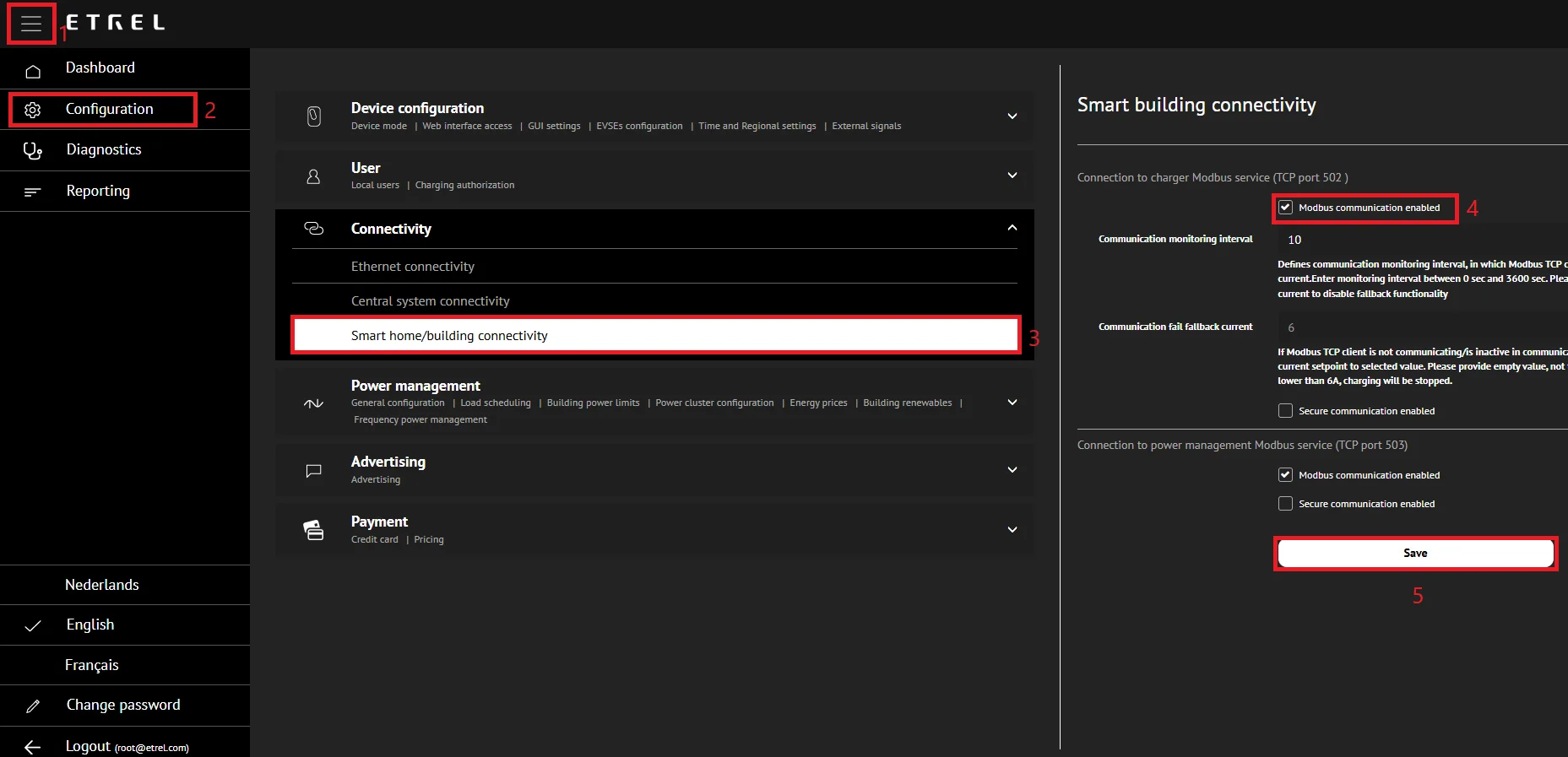

      De smart building-pagina van Etrel met Modbus-communicatie aan op TCP-poort 502, een opvolgingsinterval van 10 seconden en een terugvalstroom van 6 A.

    • Firewall: zorg dat poort 502 en subnet 255.255.255.0 openstaan.

  3. Herstart de laadpaal

    Belangrijk: na het aanpassen van de netwerk- of Modbus-instellingen moet je de laadpaal herstarten, zodat de nieuwe configuratie ingaat.

    • Wat je doet: herstart de laadpaal via de webinterface of door hem even spanningsloos te maken.

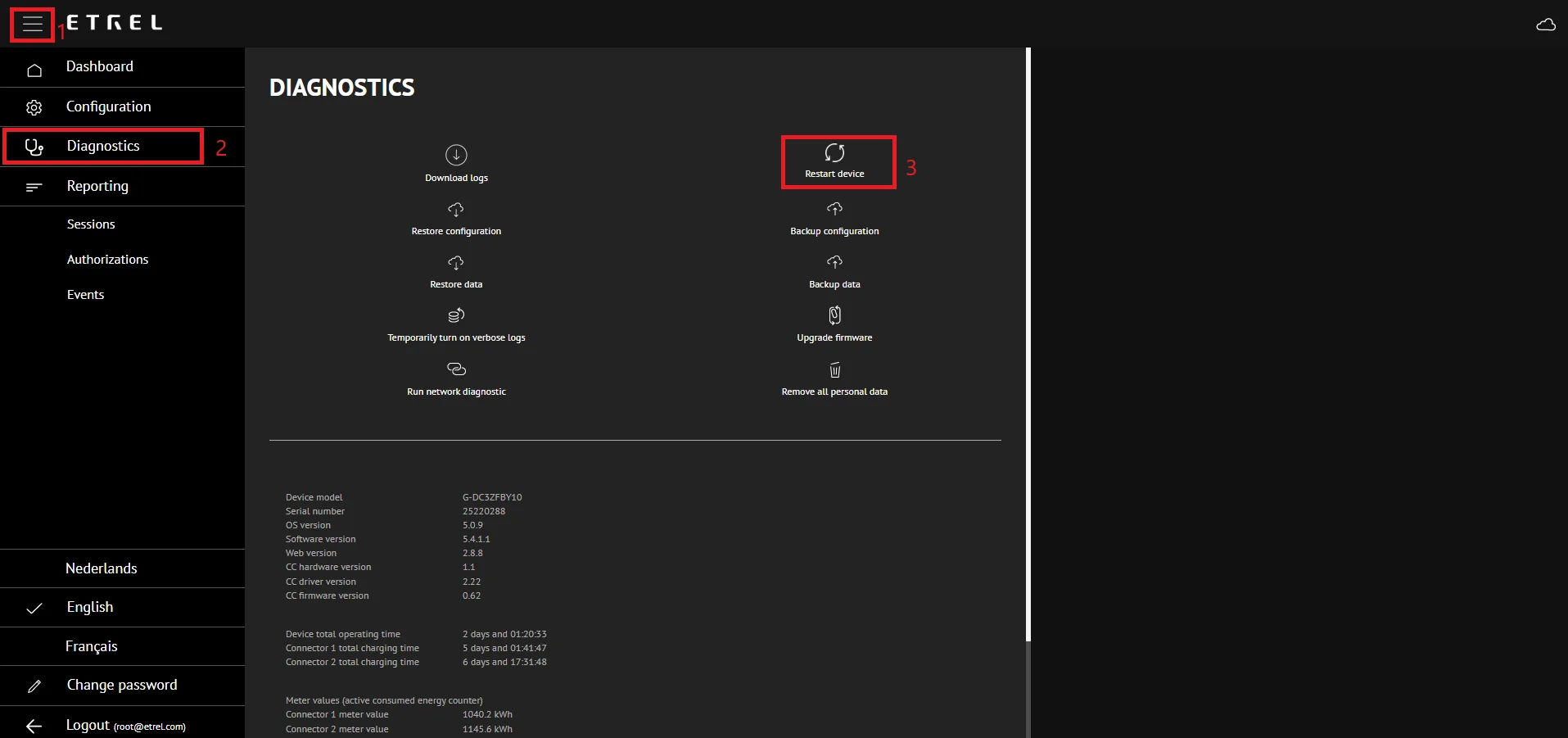

    De diagnosepagina van Etrel met Restart device uitgelicht, naast de versies van het toestel en de meterwaarden per connector.
    • Wachten: wacht tot de led boven het display weer vast groen brandt.

  4. Veiligheidscontrole en afronden

    • Beveiliging: ga na of de differentieelschakelaar (RCD) en de automaat (MCB) actief zijn.

    Let op: bij Etrel INCH-modellen zonder ingebouwde beveiliging moet je die extern in het hoofdverdeelbord plaatsen.

    • De led boven het display nakijken:
      • Groen: beschikbaar.
      • Knipperend blauw: er wordt geladen.
      • Rood: fout, nakijken is nodig.
