DSO RTU
Opvolgen
Fluvius Fall-Back Flex opvolgen in het Voltmasters-platform: de statusbalk en kaarten, de grafiek van de netto afname, de day-aheadplanning, de teruggeschroefde toestellen, de activatiehistoriek per kwartier en de dashboardtegel.
Een project met Fall-Back Flex krijgt een pagina Fall-Back Flex onder Monitoring, net onder DSO RTU. De pagina ververst de status, de toestellen en de planning elke 30 seconden.

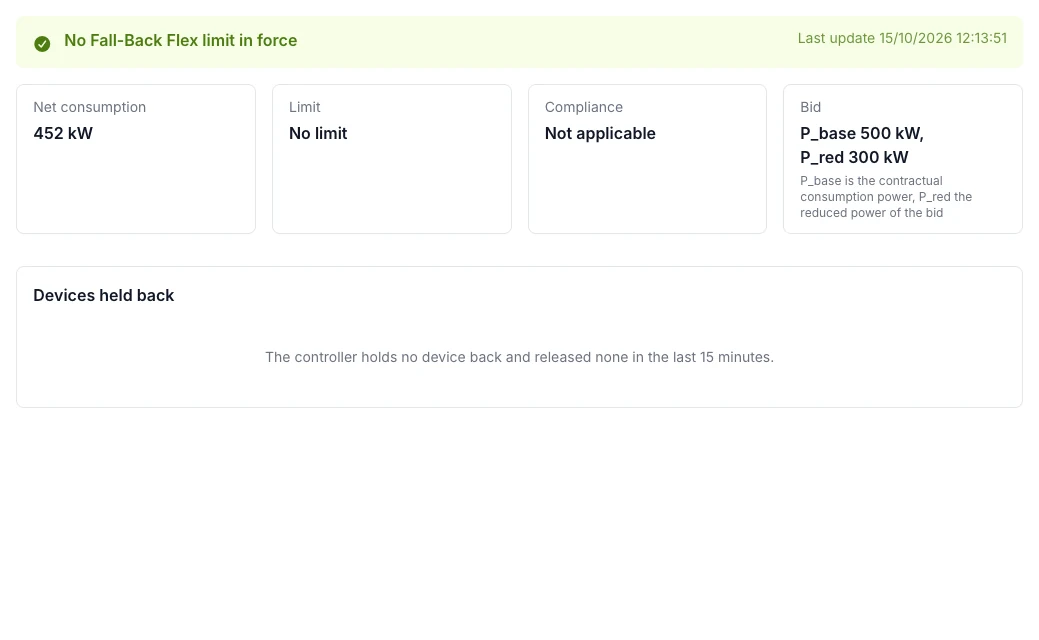

Geen limiet actief

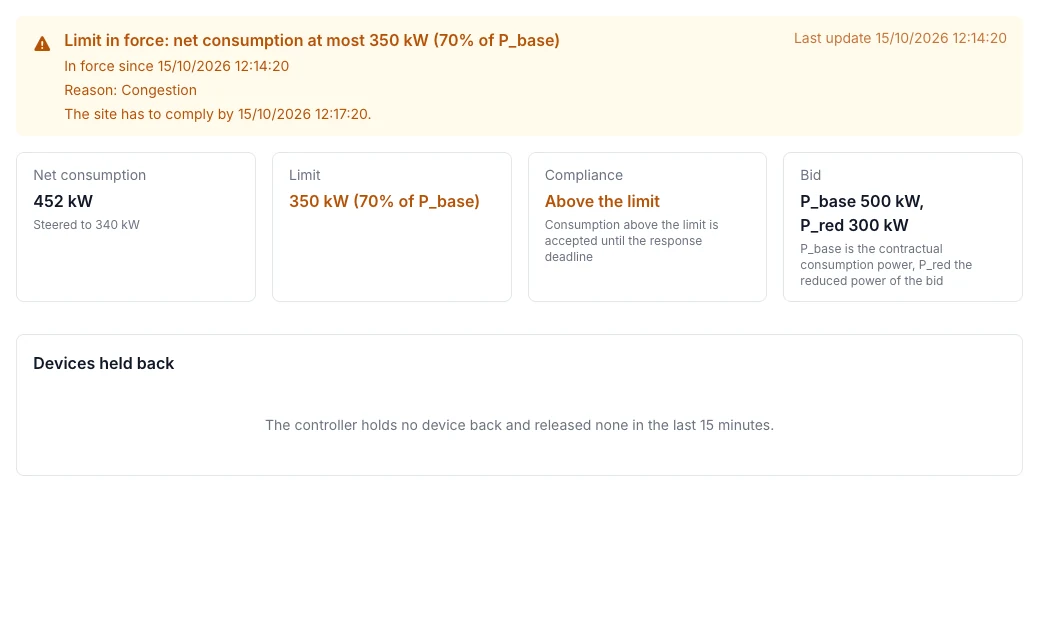

Fluvius stuurt een limiet: 3 minuten om te voldoen

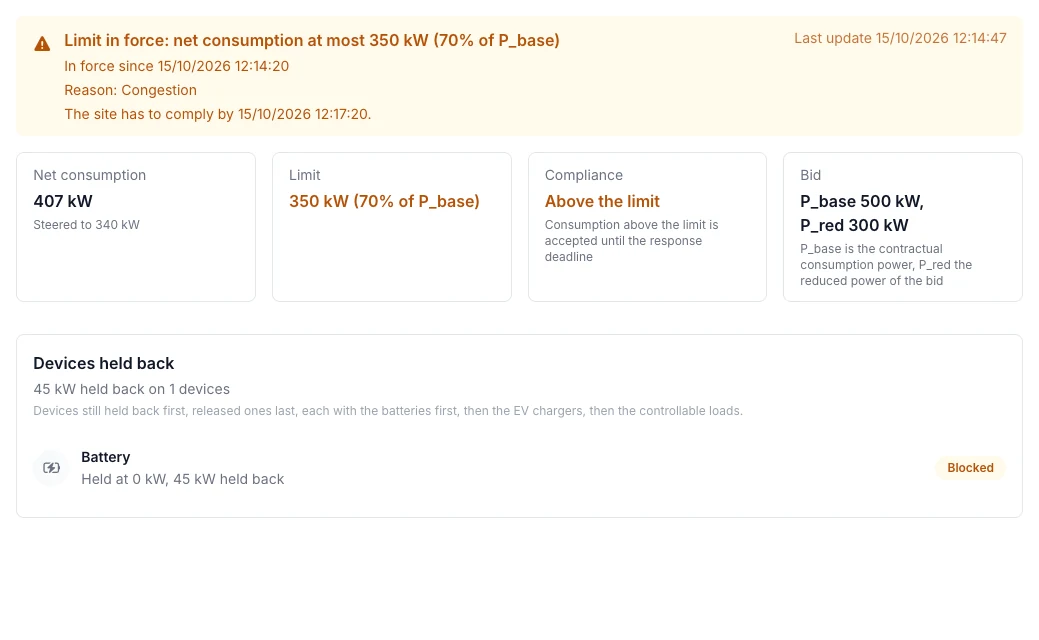

De batterij stopt met laden

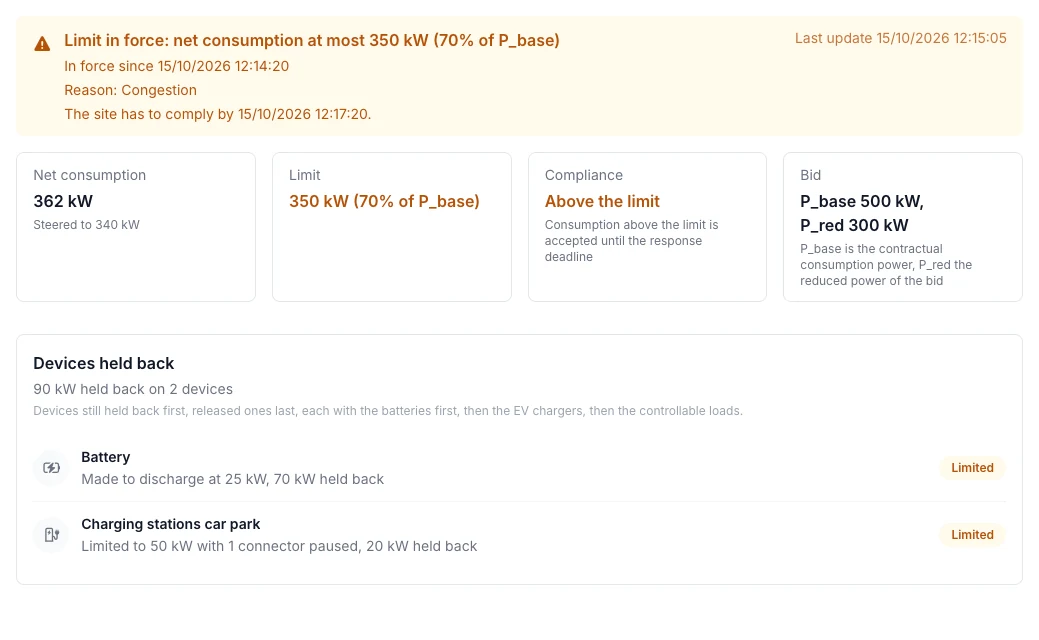

De batterij ontlaadt, de laadpalen worden begrensd

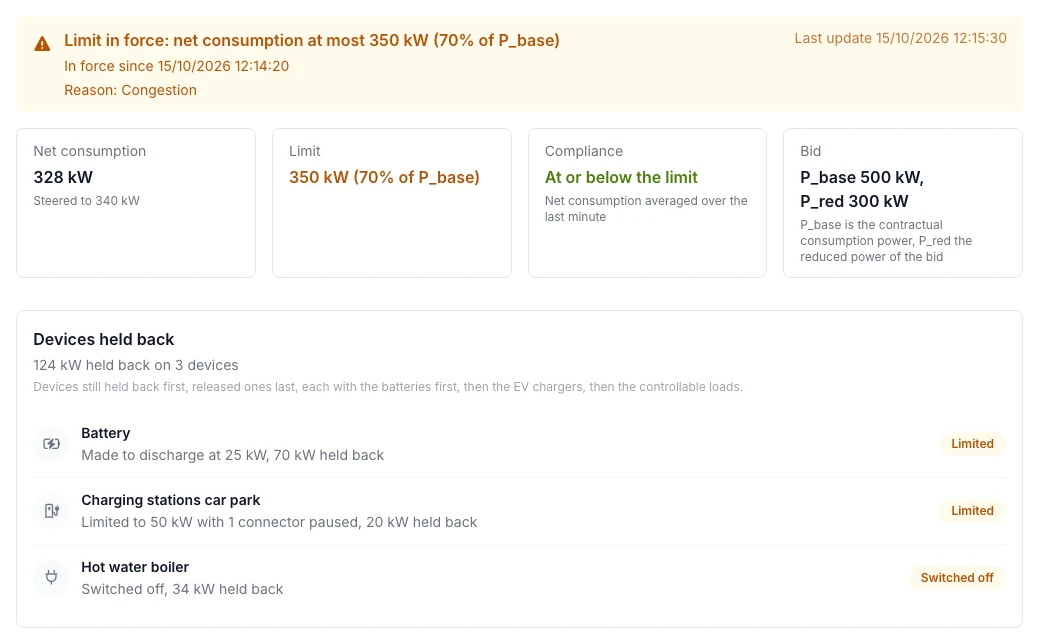

De boiler wordt afgeschakeld: onder de limiet

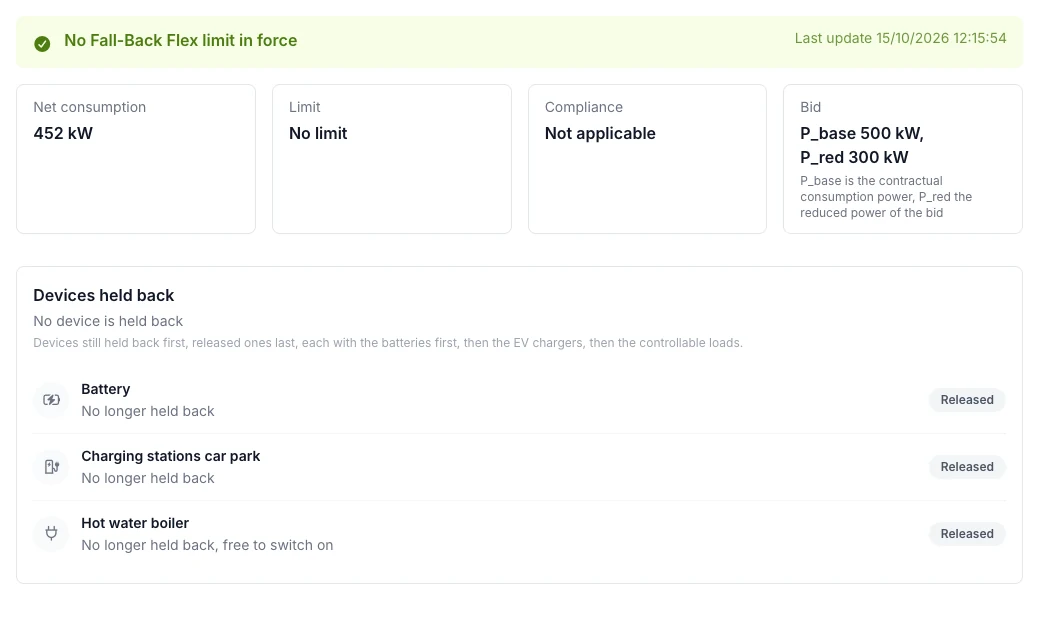

Limiet opgeheven: de toestellen worden vrijgegeven
Status

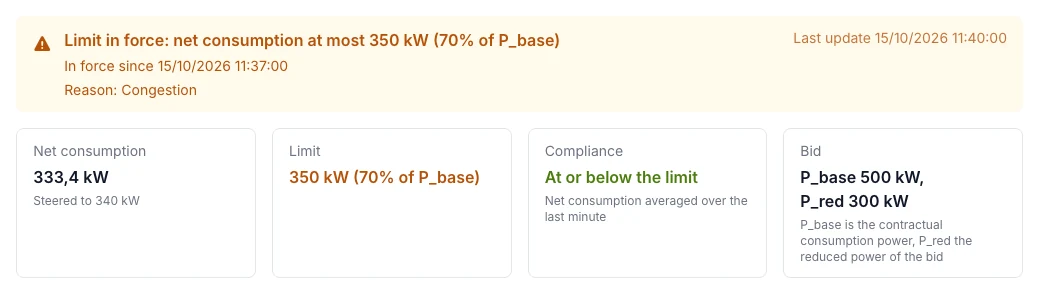

Een actieve limiet en de site eronder.
De balk toont de huidige toestand:
| Kleur | Betekenis |
|---|---|
| Groen | Geen limiet actief. |
| Oranje | Een limiet is actief, met sinds wanneer, de reden (congestie of test) en, zolang de site er nog boven zit, het tijdstip waarop ze moet voldoen. |
| Rood | Noodstop afname, of nog boven de limiet na de reactietijd. |
| Grijs | Geen recente status van de controller (niets in 15 minuten, of meer dan 2 minuten tijdens een limiet), of de status kon niet gelezen worden. |
Onder de balk verschijnen waarschuwingen als de netmeting onbruikbaar is, de reactietijd overschreden is, alle flexibiliteit ingezet is of de limiet onder P_red ligt. De vier kaarten:
| Kaart | Toont |
|---|---|
| Netto afname | De netto afname op het aansluitingspunt en het doel waarnaar de controller stuurt. |
| Limiet | De limiet in kW en als percentage van P_base, of Geen limiet. |
| Conformiteit | Op of onder de limiet of Boven de limiet, gemiddeld over de laatste minuut. Tijdens de reactietijd wordt boven de limiet aanvaard. |
| Bod | P_base en P_red. |
Netto afname en limiet

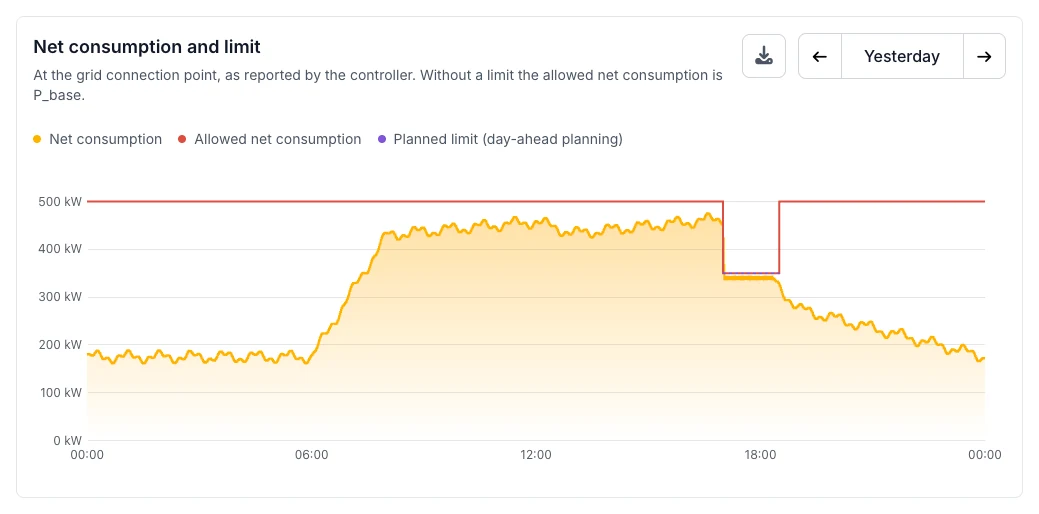

Een dag met een activatie van 17:00 tot 18:30.
- Netto afname (geel) en Toegelaten netto afname (rood). Zonder limiet is de toegelaten netto afname P_base.
- Geplande limiet (paars, stippellijn): enkel met day-aheadplanning.
- Met de pijlen bekijk je een andere dag. De downloadknop exporteert de grafiek.
Day-aheadplanning
Enkel met day-aheadplanning: de limieten die Fluvius aankondigde voor de rest van vandaag en voor morgen. Zie Day-aheadplanning.
Teruggeschroefde toestellen

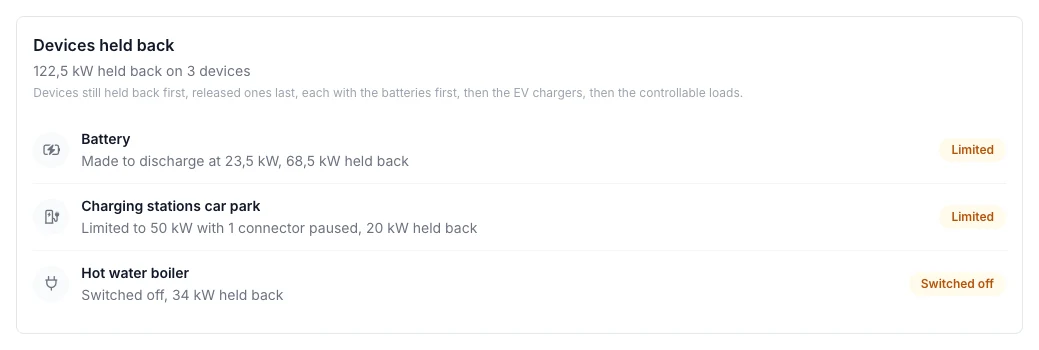

Elk toestel dat de controller terugschroeft, en met hoeveel.
De lijst toont de toestellen die nu teruggeschroefd worden, en die van de laatste 15 minuten vrijgegeven werden. Teruggeschroefde toestellen staan eerst, in de volgorde waarin de controller ze inzet.
| Toestand | Betekenis |
|---|---|
| Begrensd | Draait op een lager vermogen. Bij een batterij: Ontlaadt wanneer ze ontlaadt om het verbruik te dekken. |
| Geblokkeerd | Op 0 kW gehouden. |
| Afgeschakeld | Een stuurbare last die uit staat. |
| Stand-by / Uit gehouden | Begrensd, maar het toestel vraagt toch minder. |
| Vrijgegeven | Niet langer teruggeschroefd. |
Een rode opmerking De meting van het toestel volgt zijn begrenzing nog niet betekent dat het toestel nog meer verbruikt dan toegelaten. Blijft ze staan, controleer dan de integratie van het toestel.
Activatiehistoriek

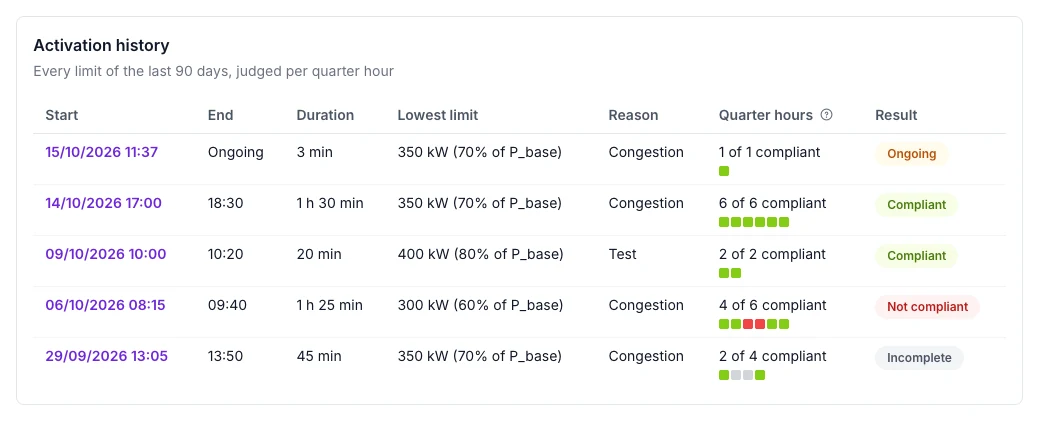

Elke limiet van de laatste 90 dagen, beoordeeld per kwartier.
Klik op een starttijd om die dag in de grafiek te openen. Elk kwartier van een activatie krijgt een gekleurd blokje:
| Blokje | Betekenis |
|---|---|
| Groen | Conform: op of onder de limiet, of nog binnen de reactietijd. |
| Rood | Niet conform: boven de limiet na de reactietijd. |
| Grijs | Onbekend: de controller rapporteerde te weinig om het kwartier te beoordelen, bijvoorbeeld een gat van meer dan 2 minuten. |
Het Resultaat van een activatie is Lopend, Conform, Niet conform (minstens een rood kwartier) of Onvolledig (minstens een grijs kwartier, of geen gerapporteerd einde).
Dashboardtegel
De tegel op het projectoverzicht tijdens een activatie.
Het Overzicht van het project toont een Fall-Back Flex-tegel met dezelfde statuskleur. Tijdens een limiet vult ze de netto afname en de teruggeschroefde toestellen aan. Details bekijken opent de Fall-Back Flex-pagina.
