De EMS-controller plaatsen

De Voltmasters EMS-controller op een DIN-rail plaatsen: de 24V-voeding per draadkleur, de aarding en de netwerkverbinding.

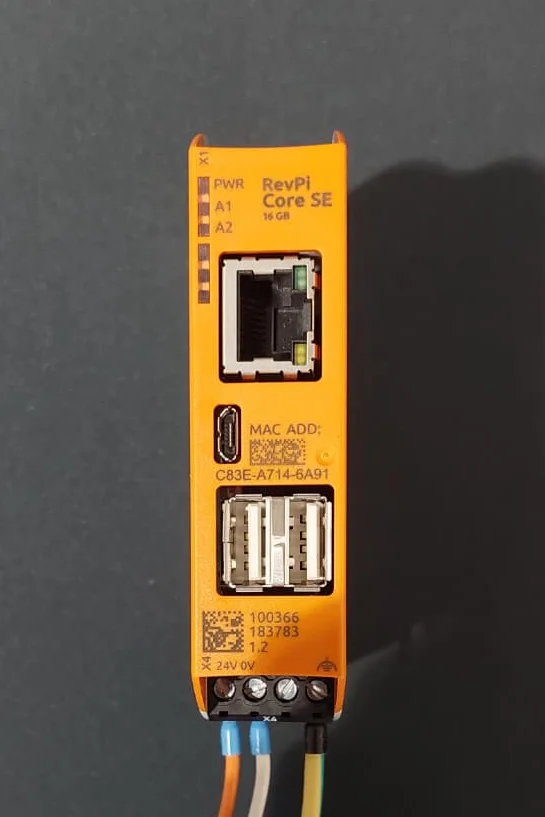

De EMS-controller van voren met zijn statusleds, netwerkpoort, het label met het MAC-adres en de 24V-klem met draden in oranje, wit en geelgroen.

De controller aansluiten

Aansluitschema van de EMS-controller. Onderaan zit klem X4 met vier schroeven: de oranje draad van de plus van de 24 VDC-voeding gaat op de eerste klem (24V), de witte draad van de min op de tweede klem (0V), de derde klem blijft vrij en de geelgroene aardingsdraad gaat op de vierde klem rechts. Bovenaan zit de netwerkpoort, met een netwerkkabel naar de router of switch van de site. Via die router heeft de controller verbinding met het internet en met de toestellen op hetzelfde lokale netwerk.

  1. Plaats de controller op de DIN-rail

    Klik de controller op een DIN-rail in de kast.

  2. Sluit de voeding en de aarding aan

    Sluit de draden aan op klem X4 onderaan: oranje op 24V (+), wit op 0V (−) en geelgroen op de aarding rechts.

  3. Steek de netwerkkabel in

    Steek de netwerkkabel in de netwerkpoort bovenaan.

  4. Noteer het Controller ID

    Het Controller ID staat op het label van de controller. Je vult het in wanneer je het project aanmaakt: zie Een nieuw project toevoegen.

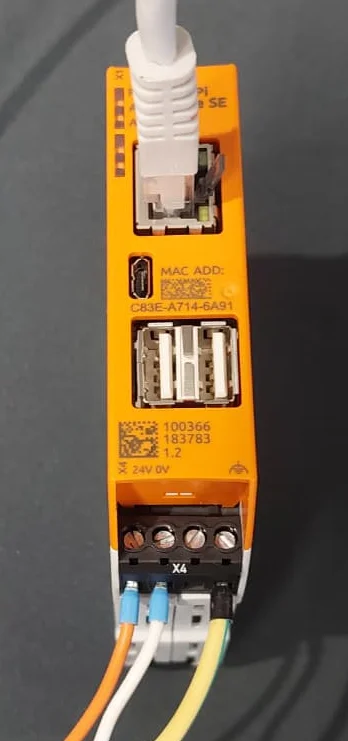

Dezelfde controller met de netwerkkabel in de poort bovenaan en de voedings- en aardingsdraden in de klem eronder.

De controller heeft twee verbindingen nodig:

  • Internet, voor de verbinding met het Voltmasters-platform.
  • Hetzelfde lokale netwerk als alle toestellen die je koppelt.

Welke poorten en domeinen bereikbaar moeten zijn, lees je in Internet en netwerk.

Om de controller ter plaatse op te volgen of zijn netwerk zonder het platform in te stellen, open je zijn lokale interface vanaf een laptop.
