Microgrid
Live opvolging
Volg een Voltmasters-microgrid live op het projectdashboard: de statusbalk, het eendraadschema en het procedurepaneel.
Het blok Microgrid op het Overzicht van het project toont wat de site op dit moment doet. Het verschijnt zodra Microgrid op het project is ingeschakeld en werkt live bij, telkens de controller nieuwe gegevens stuurt.

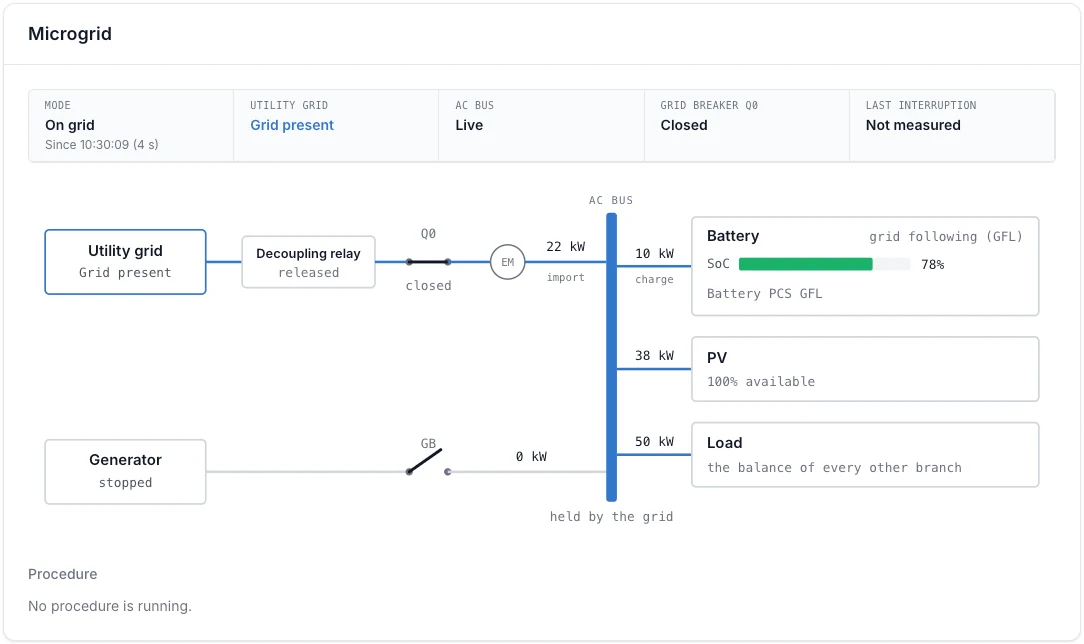

De site op het net: Q0 is gesloten, het net houdt de AC-bus (blauw) en de batterij laadt met 10 kW.
Statusbalk
| Veld | Toont |
|---|---|
| Modus | De huidige bedrijfsmodus en sinds wanneer. |
| Openbaar net | Net aanwezig, net weggevallen of net onstabiel. |
| AC-bus | Of de bus van de site onder spanning staat of spanningsloos is. |
| Netschakelaar Q0 | Gesloten of open, zoals het terugmeldcontact van de schakelaar meldt. |
| Laatste onderbreking | Hoelang de site zonder stroom zat bij de laatste overschakeling. |
Eendraadschema
Het schema volgt de weg van het openbare net naar de verbruikers:
- Openbaar net en het Ontkoppelrelais (in rust of getript).
- Q0: de netschakelaar, en EM: de netmeter met de afname of injectie.
- AC-bus: het label onder de bus zegt wie hem houdt: het net, de batterij of de generator.
- Batterij: vermogen, laadtoestand en of de omvormer het net vormt (GFM) of volgt (GFL).
- PV: vermogen en het deel dat beschikbaar is.
- Verbruik: het verbruik van de site, berekend als het saldo van de andere takken.
- Generator met zijn schakelaar GB: draait of staat stil, en zijn vermogen.
De kleur van de bus en de takken toont wie het net vormt: blauw voor het openbare net, groen voor de batterij, roze voor de generator. Grijs betekent geen spanning of geen betrouwbare gegevens. Waarden die de controller niet kan lezen, staan in het grijs met ? kW.
Procedurepaneel
Onder het schema toont het paneel Procedure de procedure die de controller uitvoert: een moduswissel, een herkoppeling met het net, een herstel van de omvormers of een handmatige netmodus. Het toont wanneer de procedure startte en, terwijl de controller op een toestel wacht, waarop hij wacht, met een balk die oploopt tot de time-out.
Een moduswissel bezig: de controller wacht tot 60 seconden tot de generator het eiland vormt.
Tijdens een herkoppeling somt het paneel de acht stappen van de procedure op. Zie Herkoppeling met het net.
Als de gegevens niet live zijn
- Vlak na het openen van de pagina toont het blok de laatst opgeslagen minuut, tot het eerste live bericht binnenkomt.
- Komen er 30 seconden geen nieuwe gegevens binnen, dan meldt een balk Geen nieuwe gegevens sinds … en wordt het schema grijs. De controller of de verbinding ermee is mogelijk weggevallen.

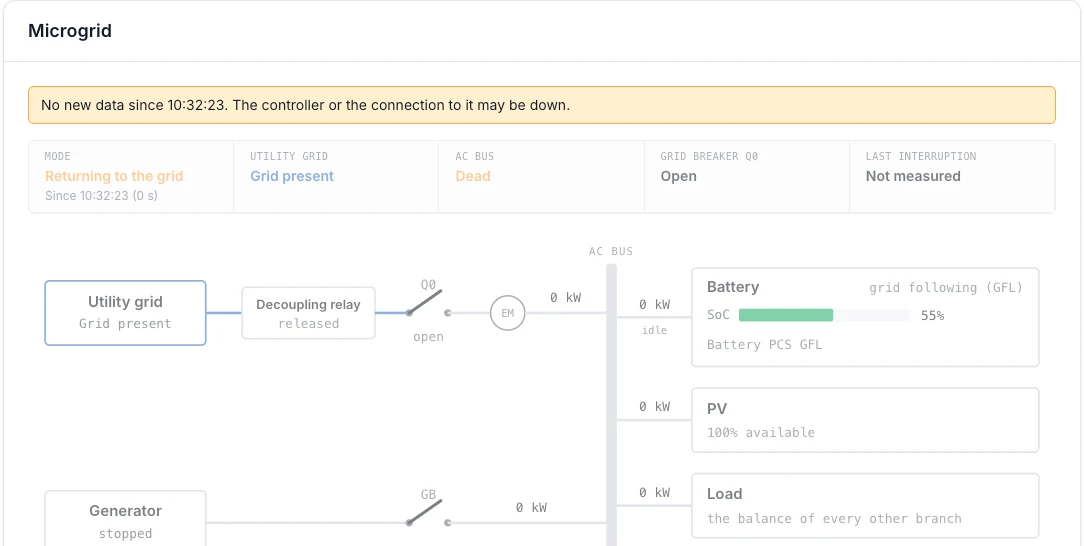

Geen verse gegevens: de balk waarschuwt en het schema blijft grijs tot de controller opnieuw rapporteert.
Microgridtegel
Tussen de tegels van het Overzicht vat de tegel Microgrid de toestand in één oogopslag samen: de toestand (Op het net, Eilandbedrijf, Generatorbedrijf, Net is terug, vrijgave nodig of Herkoppeling naar het net loopt) in een kleur die alleen op het net groen is, met het Net, de Generator (als het project er een heeft), de SoC en de Autonomie: hoelang de batterij het huidige verbruik kan dragen.
