BMR
Ondersteunde toestellen: PLA33 en PLA33RX
De meter instellen
Deze software heb je nodig om de BMR in te stellen.
Open de servicemodus
In de meeste gevallen staat het toestel op DHCP. Toch is het belangrijk om de CT-verhouding van de hoofdmeting na te kijken, om verkeerde metingen op de hoofdmeter te vermijden. Open de software en ga naar de servicemodus.

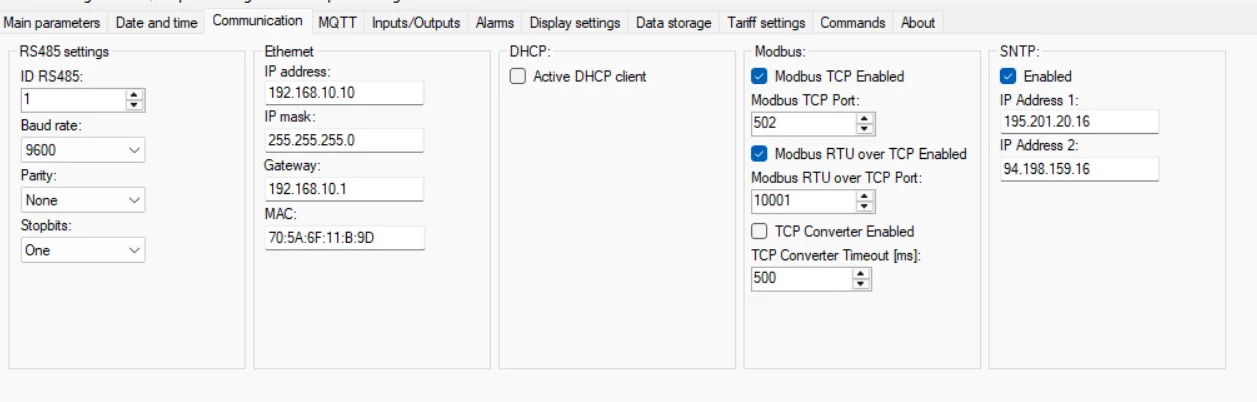

Zo nodig pas je dat aan op het tabblad Communication.
-
Schrijf de configuratie weg
Klik daarna twee keer op "Write configurations", zoek het ingestelde IP-adres op en vul het in.
-

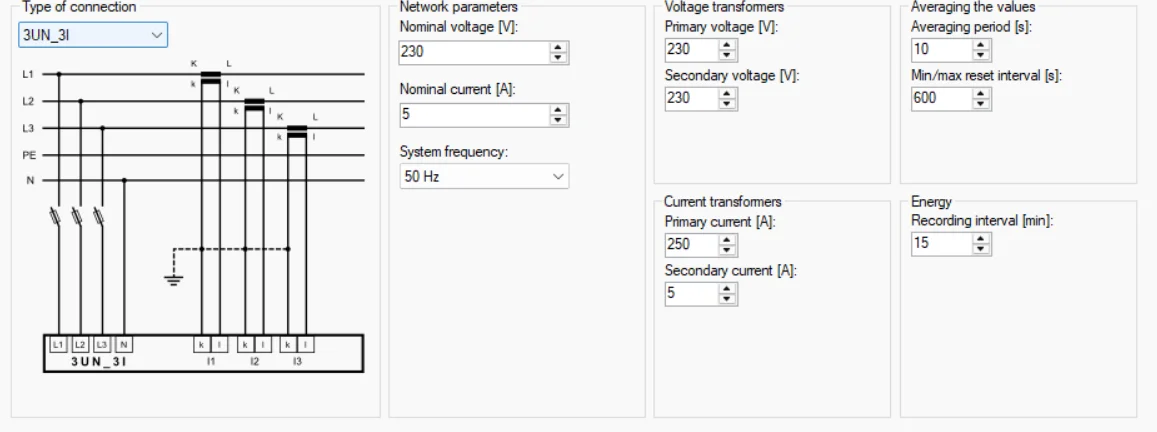

Stel de CT-verhouding in
De laatste stap, en de belangrijkste, is de stroomtransformatoren (CT's) juist instellen.
In ons geval zijn dat CT's met een verhouding van 250/5. Die verhouding lees je af op de CT's die op de hoofdmeting staan, waar de vermogenskabel door loopt.
Daarna klik je nog een keer op "Write config".

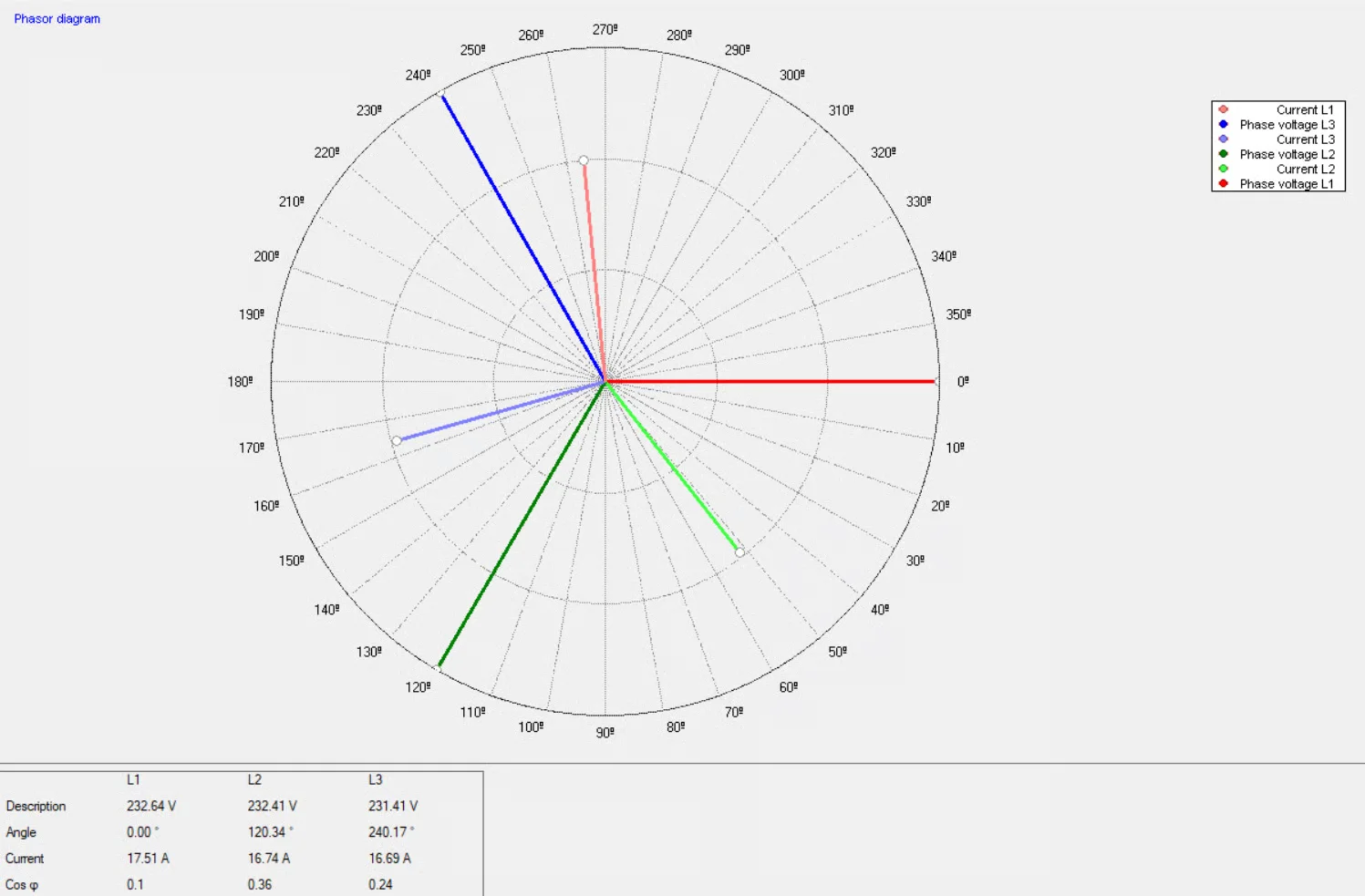

Kijk je het vectordiagram na, dan moeten alle vectoren van dezelfde kleur dicht bij elkaar liggen. Hier is dat niet zo, omdat er zonnepanelen op de site staan. Het is aan te raden om de PV-installatie even uit te zetten en de meting daarna opnieuw te bevestigen. Anders riskeer je een installatiefout.
