Algoritmedashboard

Het algoritmedashboard toont wat het algoritme besliste, wat de batterijen en het net werkelijk deden en waarom, met de batterijwaarden erbij.

Grafieken

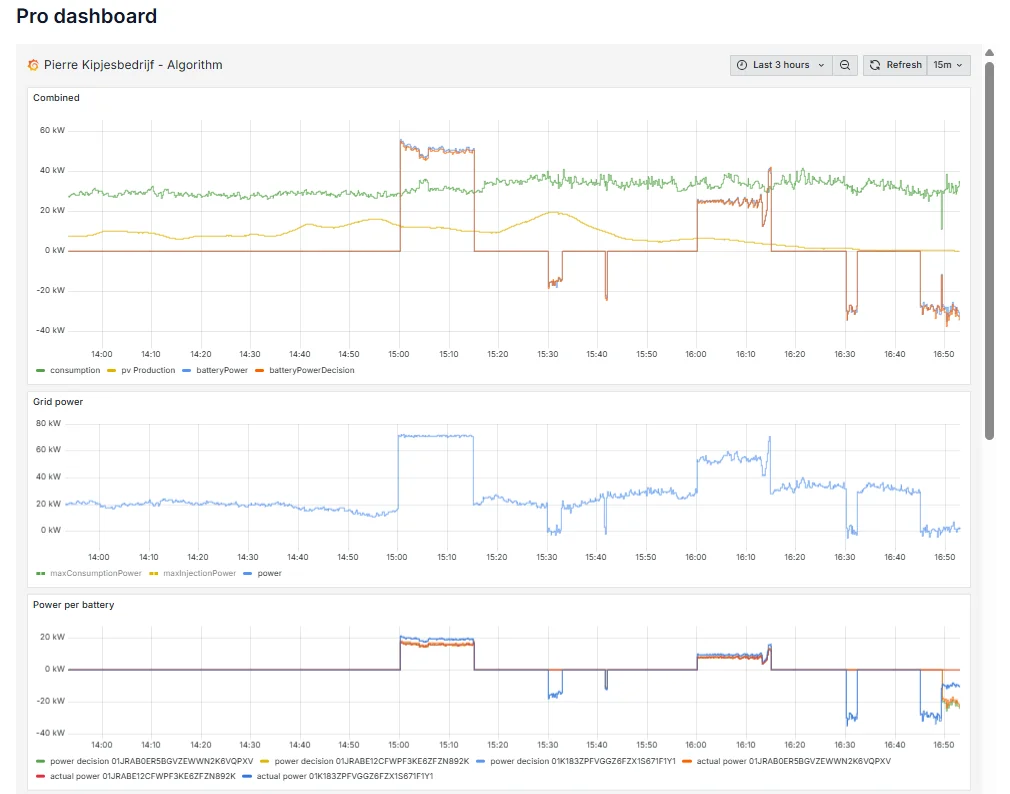

Het algoritmedashboard, in het Engels, met drie genummerde grafieken. 1: Combined, met de reeksen consumption, pv Production, batteryPower en batteryPowerDecision. 2: Grid power, met maxConsumptionPower, maxInjectionPower en power. 3: Power per battery, met per batterij een power decision en een actual power.
  1. Combined: het verbruik (consumption), de PV-productie (pv Production), de productie van de generatoren (generator Production, alleen bij een project met een generator) en het batterijvermogen. batteryPowerDecision is wat het algoritme vroeg, batteryPower wat de batterijen werkelijk deden. Liggen de twee lijnen op elkaar, dan volgen de batterijen de beslissing.
  2. Grid power: het netvermogen (power) met de grenzen voor afname (maxConsumptionPower) en injectie (maxInjectionPower).
  3. Power per battery: dezelfde vergelijking per batterij, met een power decision en een actual power per toestel-ID.

Positief batterijvermogen is laden, negatief is ontladen. Positief netvermogen is afname, negatief is injectie.

Bij een project met een generator staat onder PV production het paneel Generator production: het gemeten vermogen van de generatoren (generator_production) en het setpoint dat het algoritme hen stuurde (generator_setpoint), in kW en opgeteld over alle generatoren. Een project zonder generator krijgt dit paneel niet.

Beslissingen en batterijwaarden

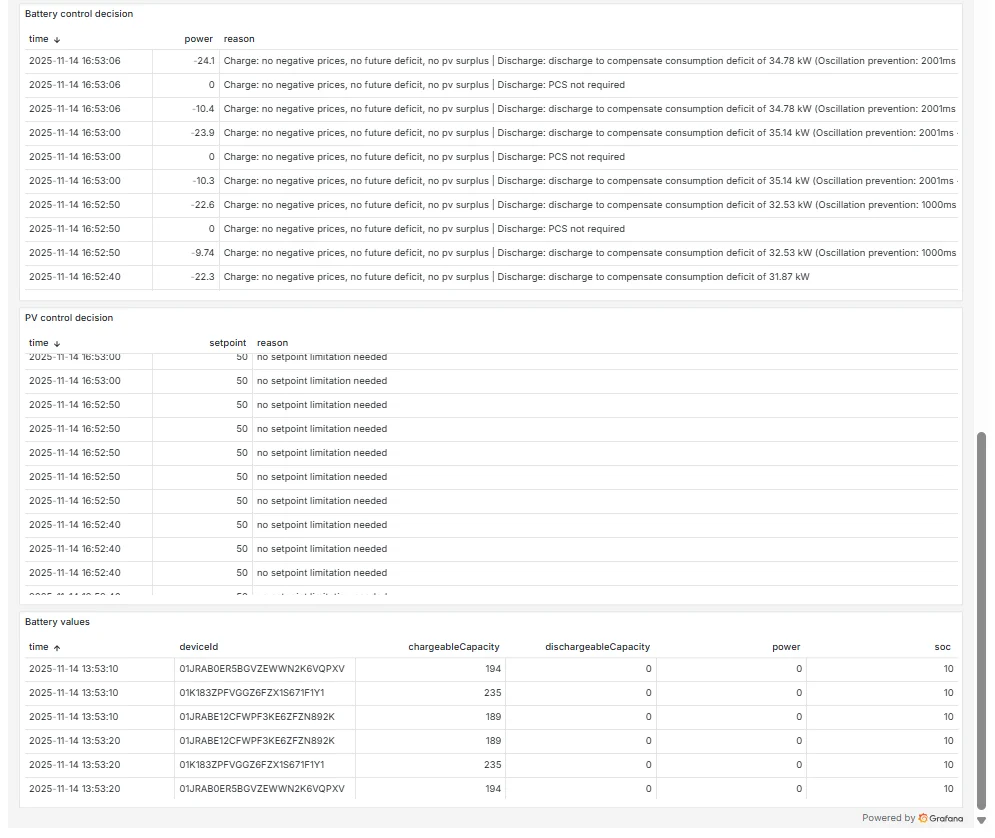

Het onderste deel van het algoritmedashboard, in het Engels, met drie genummerde tabellen. 4: Battery control decision, met de kolommen time, power en reason. 5: PV control decision, met time, setpoint en reason. 6: Battery values, met time, deviceId, chargeableCapacity, dischargeableCapacity, power en soc.
  1. Battery control decision: elke beslissing voor de batterijen, met het gevraagde vermogen (power) en de reden (reason). De reden heeft een deel voor laden (Charge) en een deel voor ontladen (Discharge), bijvoorbeeld discharge to compensate consumption deficit of 34.78 kW.
  2. PV control decision: het setpoint voor de PV-omvormers met de reden. no setpoint limitation needed betekent dat de PV niet afgeregeld wordt.
  3. Battery values: per batterij (deviceId) hoeveel ze nog kan laden (chargeableCapacity) en ontladen (dischargeableCapacity), het vermogen (power) en de laadtoestand (soc).

Veelgestelde vragen

Waarom heeft mijn batterij op een bepaald moment geladen of ontladen?
  1. Kies bovenaan een periode met dat moment.
  2. Zoek het moment in Combined en kijk of batteryPower de batteryPowerDecision volgt.
  3. Lees in Battery control decision de reason van de beslissing op dat tijdstip.

Volgt de batterij de beslissing niet, kijk dan in Battery values of ze nog kon laden of ontladen.
