De Siemens PAC2200 in de Voltmasters EMS: Modbus TCP, een vast IP-adres en de CT-verhouding instellen via het display.

Ons EMS leest de Siemens PAC2200 uit over Modbus TCP. Je stelt de meter in via zijn display.

Ondersteunde toestellen

Model Omschrijving
PAC2200 Driefasige energiemeter

Instellen

  1. Open het menu

    De instellingen pas je aan via het display van de meter.

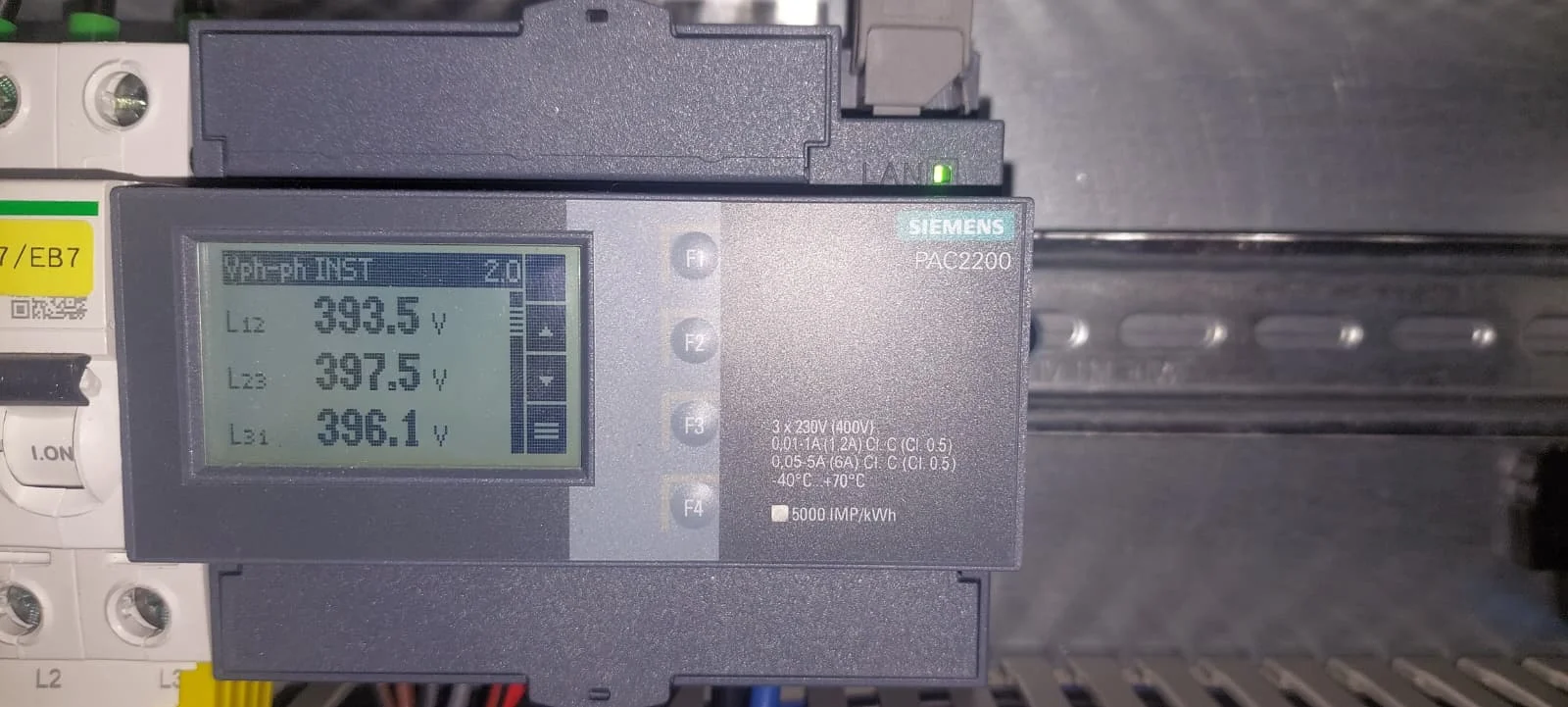

    Een Siemens PAC2200 op een DIN-rail naast automaten, met op het display de momentane spanningen tussen de fasen L12, L23 en L31.
    • Druk op de onderste knop (F4) om het hoofdmenu te openen.
    • Ga naar Settings.

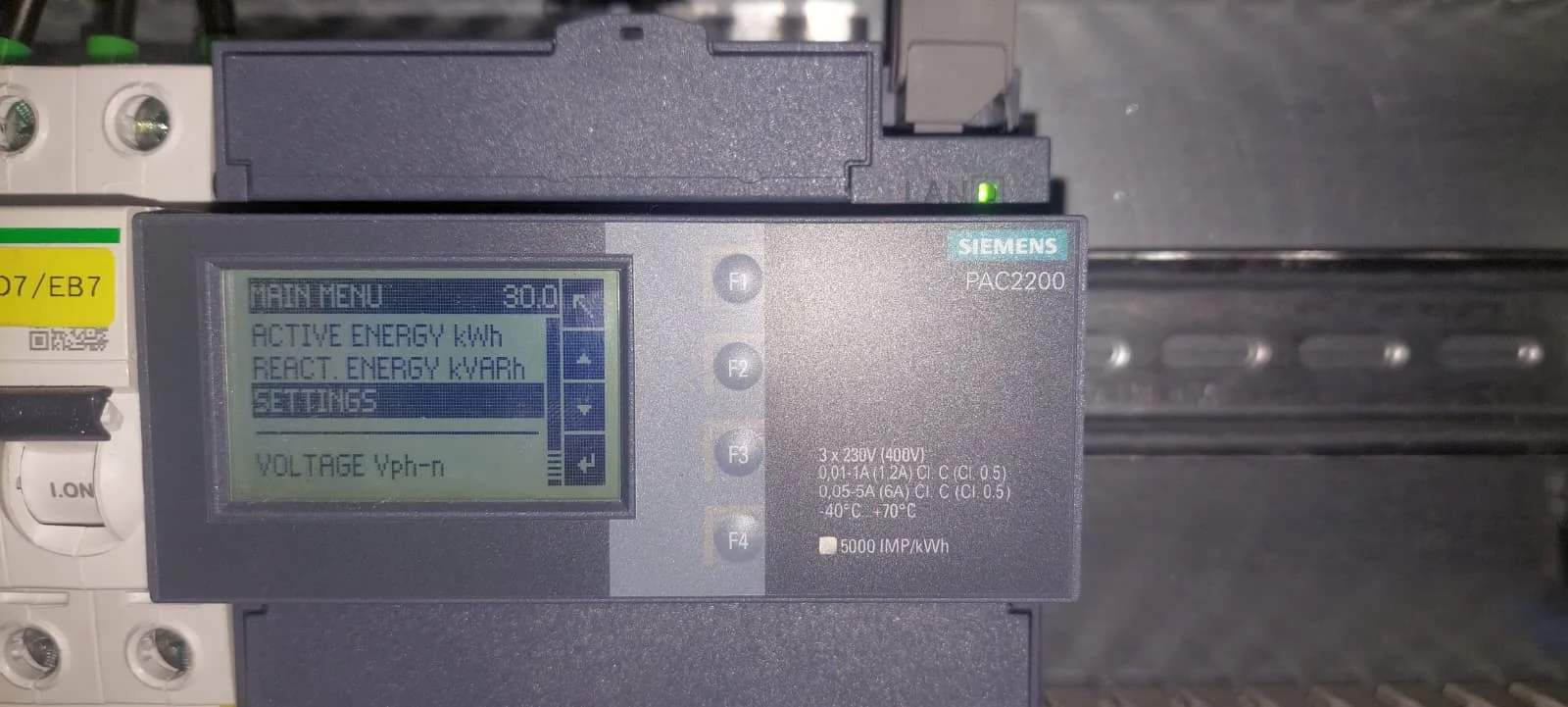

    Het hoofdmenu van de PAC2200 met Settings uitgelicht, onder Active energy en Reactive energy.

  2. Stel het netwerk en de communicatie in

    Gebruik een stabiele netwerkverbinding. Een vast IP-adres is aan te raden.

    Ga in het menu Settings naar Communication.

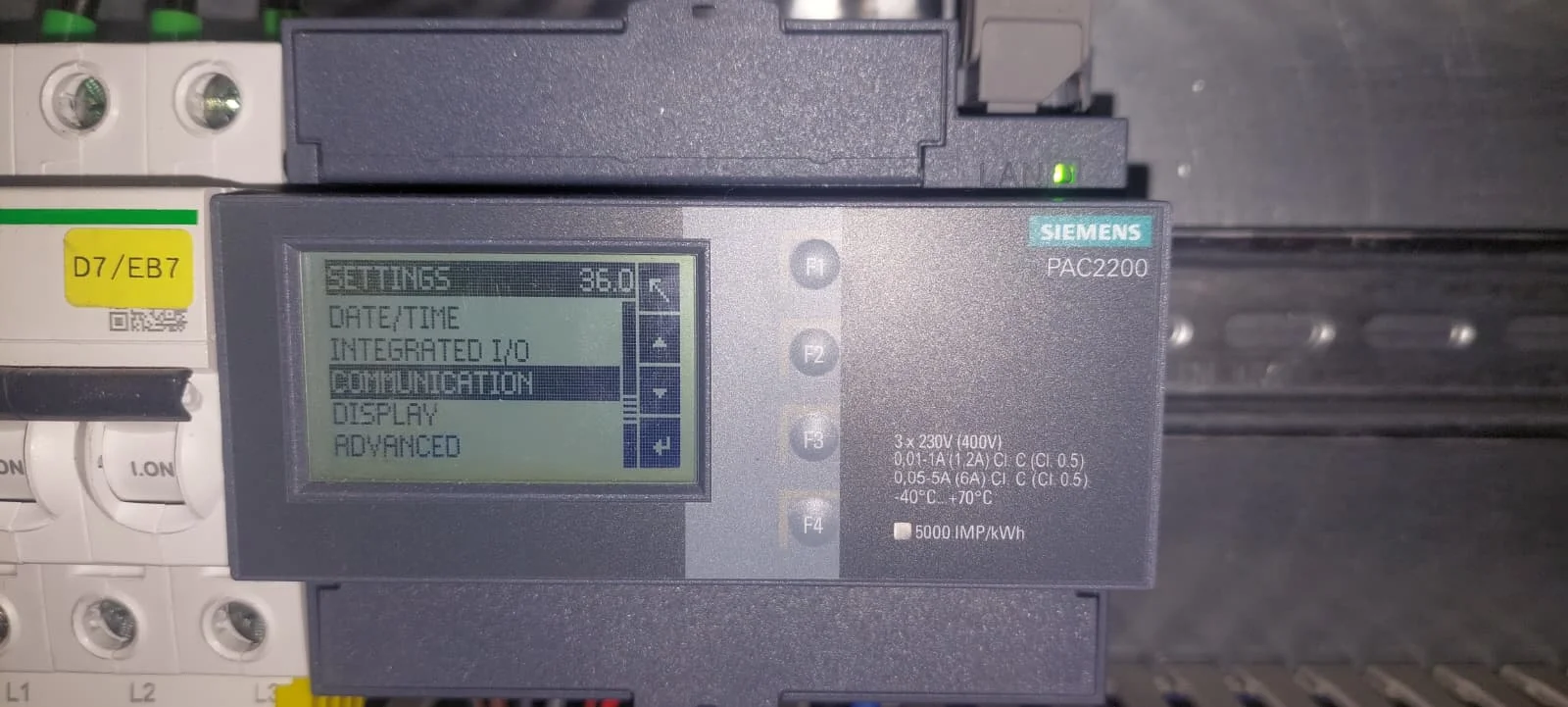

    Het menu Settings van de PAC2200 met Communication uitgelicht, tussen Integrated I/O en Display.
    • Kies Modbus TCP.

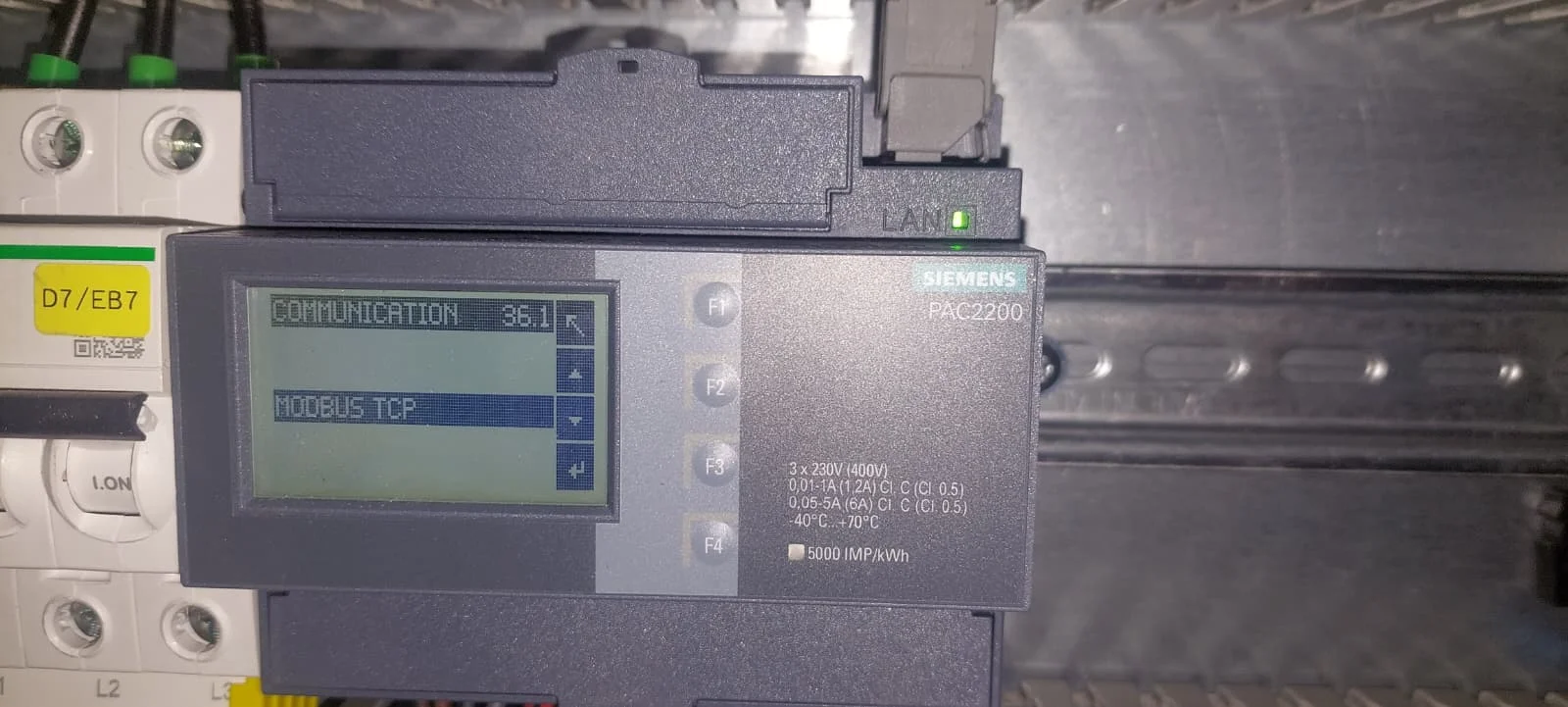

    Het menu Communication van de PAC2200 met zijn enige item, Modbus TCP, uitgelicht.
    • Kies Network Settings.
    • IP-configuratie:
      • Zet DHCP uit, zodat het IP-adres na een herstart niet verandert, want dan valt de verbinding weg.
      • IP Address: geef een uniek, vrij IP-adres in.
      • Subnet: geef het juiste subnetmasker in.
      • Gateway: geef de juiste gateway in.

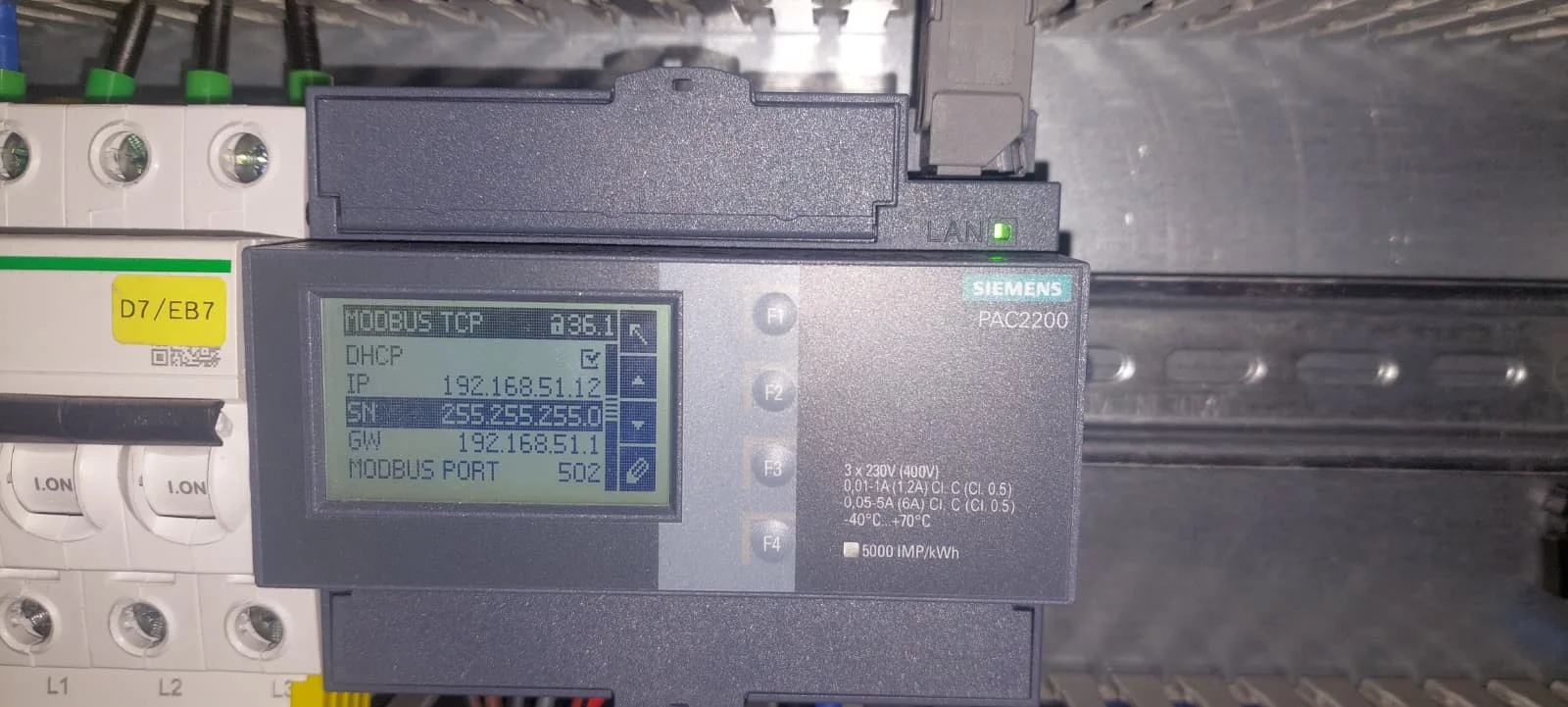

    Het Modbus TCP-scherm van de PAC2200 met DHCP aangevinkt, het IP-adres, subnetmasker en de gateway ingevuld, en Modbus-poort 502.

  3. Stel de stroomtransformatoren in

    Stel de juiste CT-verhouding in. Dat is essentieel voor nauwkeurige metingen en een juiste aansturing.

    • Ga terug naar het menu Settings.
    • Kies Basic Parameters.

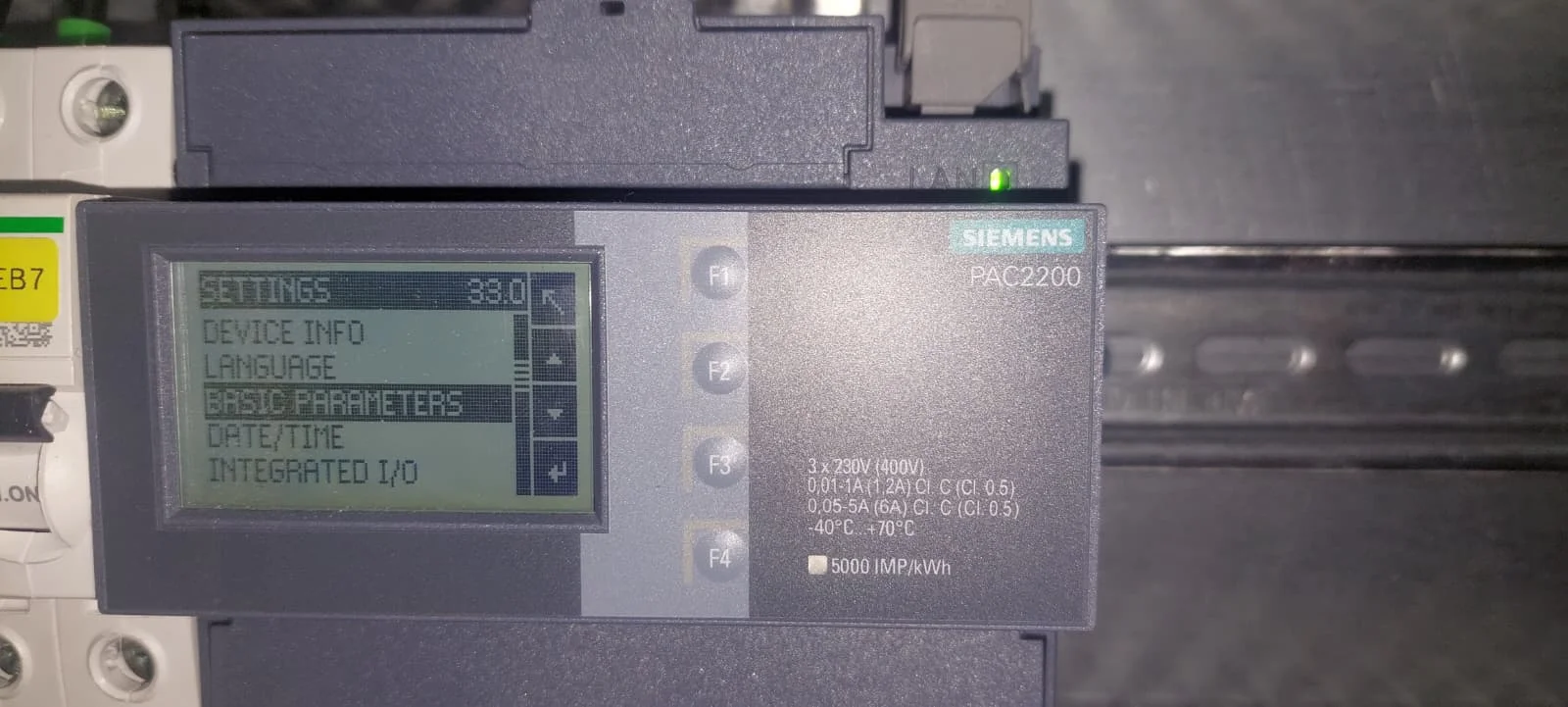

    Het menu Settings van de PAC2200 met Basic parameters uitgelicht, onder Device info en Language.
    • Kies Current Inputs.

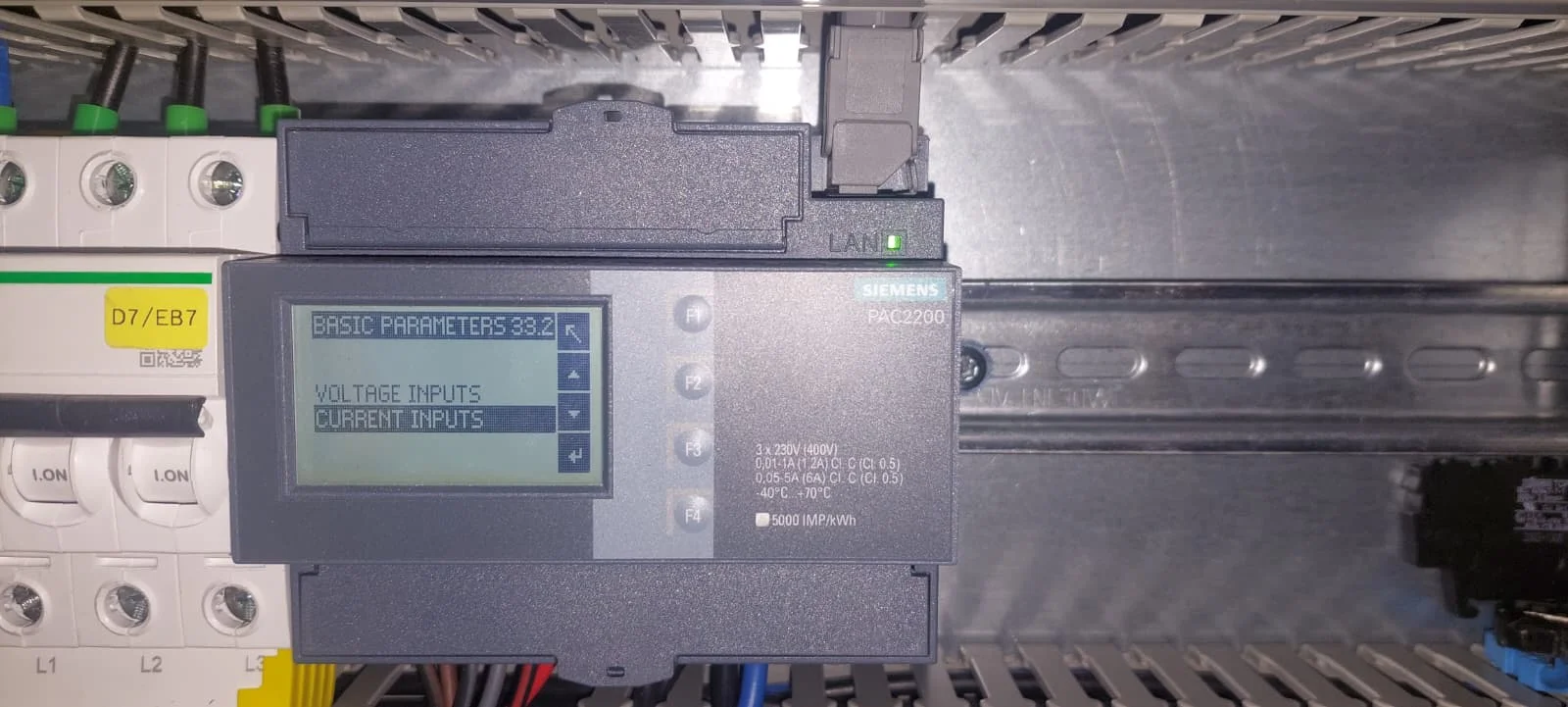

    Het menu Basic parameters van de PAC2200 met Voltage inputs en Current inputs, waarbij Current inputs uitgelicht staat.

    • Vul de waarden in:

      • Zet CT Primary en CT Secondary.
      • Die waarden moeten overeenkomen met wat er op de fysieke stroomtransformatoren staat, bijvoorbeeld 250 A primair en 5 A secundair.

      Verkeerde waarden leveren verkeerde metingen op, waardoor het energiebeheersysteem niet goed werkt.

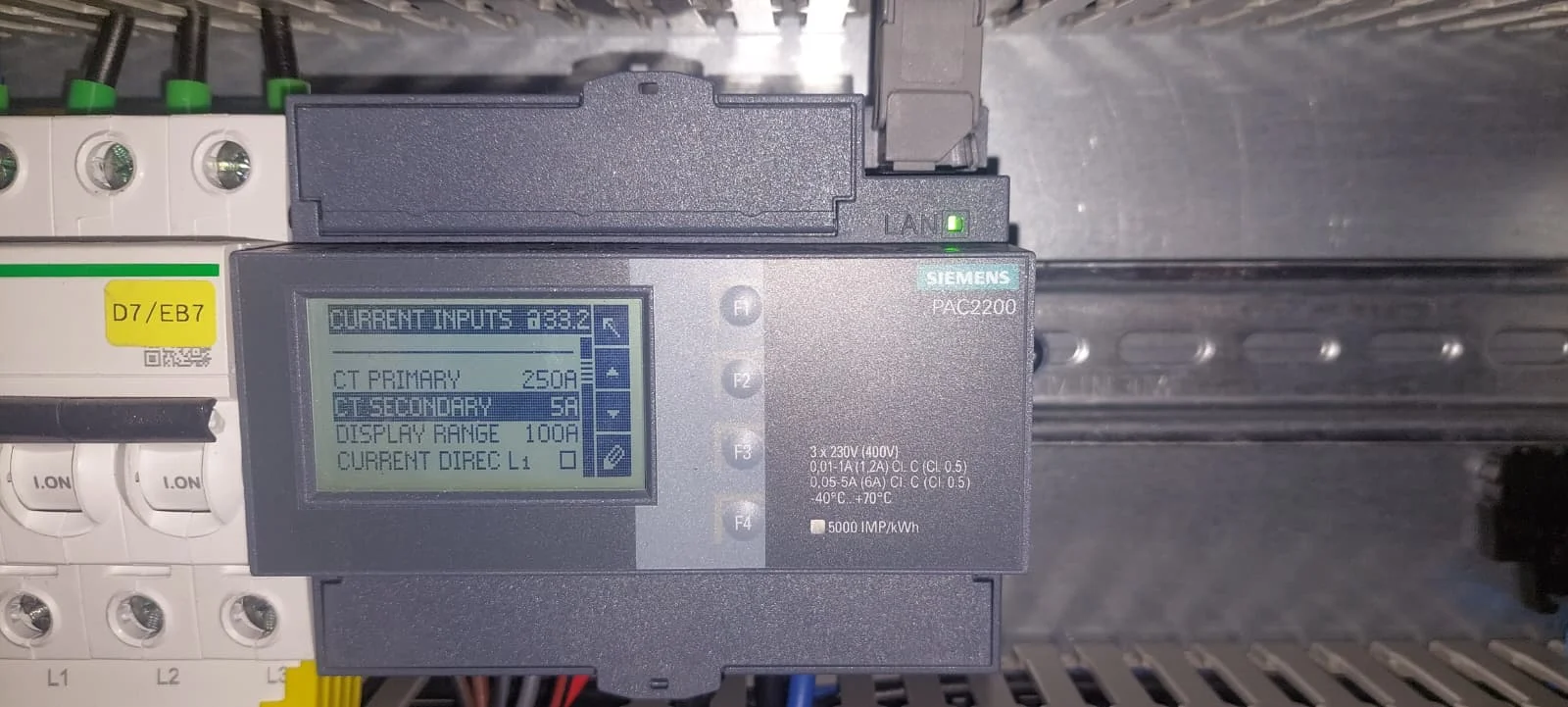

      Het scherm Current inputs van de PAC2200 met CT primary 250 A, CT secondary 5 A en een weergavebereik van 100 A.

  4. Rond het instellen af

    Zodra de netwerkgegevens bewaard zijn en de CT-verhoudingen nagekeken, is de Siemens PAC 2200 klaar om in het EMS opgenomen te worden.
