Toestelintegraties
EM24
Stel de Carlo Gavazzi EM24 in voor de Voltmasters EMS, met de MEASurE-modus die de meter zowel afname als injectie laat doorgeven.
Configuratie
Ga na of de Carlo Gavazzi-meter zowel de afname als de injectie uitleest. Een verkeerde modus kan leiden tot:
- Metingen van de injectie die ontbreken, of
- Injectie die als afname geteld wordt, bovenop de echte afname

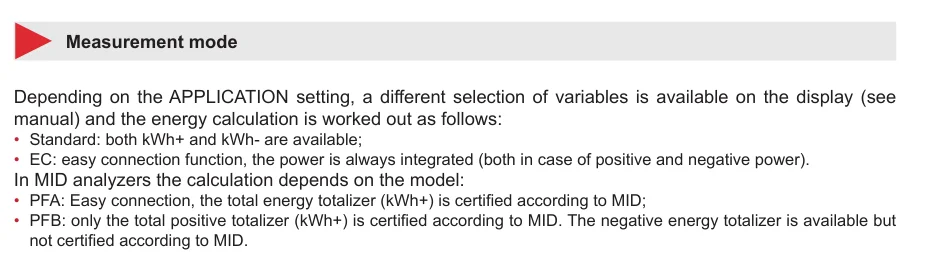

Dat stel je in via het configuratiemenu "MEASurE" op de energiemeter. Het moet op "b" staan.
Let op
Op MID-gecertificeerde modellen bestaat die instelling mogelijk niet (modelnummers die op PFA of PFB eindigen).
Let op: de adressen van de RS485-toestellen
- Je MOET elk toestel op de RS485-bus een uniek adres geven. Kijk in de handleiding van het toestel hoe dat gaat.
- Gebruik eerst de lage adressen (1, 2, en zo verder)
- Voor elk toestel is het doorgaans aan te raden om de fabrieksinstellingen voor baudrate, pariteit en stopbits te houden.
Het Modbus-adres stel je in via het configuratiemenu "Address" van de meter.
