Paramètres généraux

Les paramètres du projet déterminent comment l’EMS gère l’énergie de ce projet : la protection du réseau, la stratégie de batterie et l’optimisation du contrat d’énergie. Ils sont répartis sur quelques pages du menu du projet, et cette page les décrit tous dans cet ordre.

Enregistrez vos modifications avec le bouton Enregistrer en bas de chaque page.

Détails du projet

Sous Paramètres → Général.

Paramètres réseau

Sous Configuration → Réseau et marché → Paramètres réseau.

Compteur principal

Choisissez le compteur d’énergie qui fait office de compteur principal (compteur de tête) pour cette installation. C’est le compteur qui mesure l’échange total avec le réseau électrique. Les rapports, les chiffres des tableaux de bord et de nombreux écrans qui affichent des données réseau utilisent ce compteur comme source principale.

Type de raccordement

Indiquez si l’installation est monophasée ou triphasée, pour correspondre au raccordement réel du site. Cela doit correspondre à ce qui figure sur votre document de raccordement du gestionnaire de réseau. En cas de doute, consultez ce document ou demandez à votre installateur.

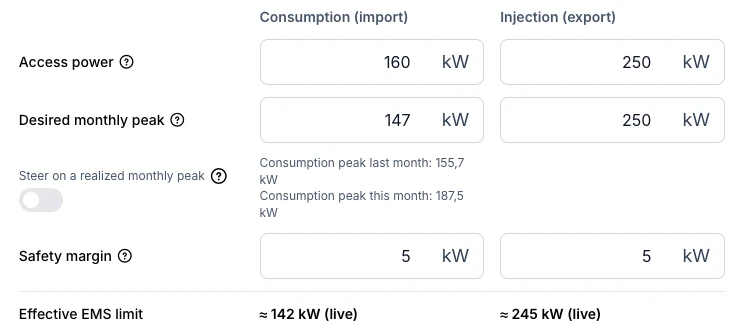

Puissance d’accès (consommation) et puissance d’accès (injection)

La puissance maximale contractuellement accordée du raccordement, en kW : ce que vous avez le droit de prélever sur le réseau et ce que vous avez le droit d’y injecter. L’EMS ne planifie jamais au-delà de ces valeurs.

Où trouver votre puissance d’accès : sur mijnfluvius.be ou dans votre contrat de raccordement. Le côté injection figure dans le même contrat, et correspond souvent à la somme des puissances des sources de production locales.

Pic mensuel souhaité (consommation) et pic mensuel souhaité (injection)

La pointe que vous ne voulez pas dépasser ce mois-ci, en kW. C’est ici que vous resserrez le raccordement au-delà de ce que le contrat autorise : l’EMS pilote sur la plus basse des deux valeurs, la puissance d’accès et le pic mensuel souhaité. Elle ne peut pas être réglée plus haut que la puissance d’accès, et laissée vide elle n’applique aucun plafond supplémentaire.

Jusqu’où vous pouvez descendre dépend de l’énergie locale disponible (solaire, batterie). Plus la pointe est basse, plus l’EMS doit s’appuyer sur la production et le stockage locaux pour rester en dessous. Il n’y a pas de formule fixe ; la valeur est propre au site et se détermine généralement avec votre installateur.

Marge de sécurité en prélèvement

Ajouter une marge de sécurité est un interrupteur distinct, pour les installations où tous les appareils ne suivent pas une consigne avec précision. La marge est soustraite sous le pic mensuel souhaité, pour qu’un appareil qui dépasse légèrement ne fasse pas franchir la limite au site :

Limite EMS effective = la plus basse des deux, puissance d’accès et pic mensuel souhaité, moins la marge de sécurité

La page affiche ce résultat par direction comme limite EMS effective, avec la valeur en direct à côté, pour que vous lisiez directement ce sur quoi l’EMS pilote réellement.

Comme ordre de grandeur pour la marge : 2 à 5 % de la pointe pour les installations aux flux stables et à la régulation rapide, 5 à 10 % pour la plupart des installations, et plus de 10 % là où la régulation est lente, où les mesures traînent, ou où plusieurs sources peuvent culminer en même temps.

Marge de sécurité en injection

La même marge du côté injection, soustraite sous le pic mensuel souhaité en injection. Elle fonctionne exactement comme la marge en prélèvement et s’encode séparément, parce que les deux directions ont rarement besoin de la même réserve.

Appliquer un changement de puissance maintenant ou plus tard

La puissance d’accès suit la puissance de votre contrat avec le gestionnaire de réseau. Quand cette puissance change à une date que vous connaissez déjà (un nouveau contrat de raccordement, une augmentation après une extension, un arrangement saisonnier), la nouvelle valeur ne doit pas être encodée le jour même. Dès que vous modifiez une limite, une marge ou le type de raccordement, la page propose une date d’effet :

• Laissez la date vide et les nouvelles valeurs s’appliquent au moment où vous enregistrez. Tout changement déjà programmé pour ce projet est annulé.
• Choisissez une date à au moins deux jours, dans le fuseau horaire du projet, et le changement est programmé. Jusque-là, les valeurs actuelles restent en vigueur et le changement en attente reste visible sur la page, avec les valeurs, la date d’effet et la date à laquelle il sera réellement appliqué.

La plateforme applique un changement programmé d’elle-même, mais pas toujours à la date d’effet :

Limites de puissance réactive en prélèvement et en injection

En plus des limites de puissance active ci-dessus, vous pouvez plafonner la puissance réactive que l’installation a le droit d’échanger avec le réseau. Les deux champs sont facultatifs et s’expriment en pourcentage (0 à 100 %). La valeur est transmise telle quelle au contrôleur EMS, qui maintient l’installation dans la bande de puissance réactive configurée.

Ce qu’est la puissance réactive

La puissance active (kW) fait le travail réel ; la puissance réactive (kVAr) est celle qui circule sans cesse dans les deux sens pour magnétiser les transformateurs, les moteurs et les câbles. Elle ne produit aucun travail net, mais elle charge le réseau et fait bouger la tension à votre point de raccordement. Les gestionnaires de réseau limitent donc la puissance réactive qu’une installation peut prélever ou injecter.

Ce que le pourcentage signifie

Les deux champs sont un pourcentage de la puissance de référence de l’installation : la puissance nominale cumulée des actifs flexibles capables de fournir de la puissance réactive (les onduleurs de batterie et les onduleurs PV). La valeur 0 signifie qu’aucun échange de puissance réactive n’est autorisé dans cette direction ; 100 autorise l’usage de toute la puissance de référence pour la puissance réactive.

Ensemble, les deux valeurs définissent la bande de puissance réactive autorisée au point de raccordement : de la limite en injection du côté capacitif à la limite en prélèvement du côté inductif. L’EMS répartit la puissance réactive nécessaire entre les batteries et les onduleurs PV, dans la marge de puissance apparente de chaque appareil, et ne dépasse jamais ces limites.

Convention de signe (Fluvius Netflex)

Fluvius utilise la convention récepteur pour les mesures comme pour les consignes :

• Une puissance réactive positive va du réseau vers l’installation → inductive (sous-excitée) → abaisse la tension du réseau. C’est la direction prélèvement.
• Une puissance réactive négative va de l’installation vers le réseau → capacitive (surexcitée) → relève la tension du réseau. C’est la direction injection.

Exemple

Supposons que les actifs flexibles totalisent une puissance de référence de 100 kVA, que la limite en prélèvement est réglée sur 33 et la limite en injection sur 33 :

• L’installation peut prélever au maximum 33 kVAr inductifs sur le réseau.
• L’installation peut injecter au maximum 33 kVAr capacitifs sur le réseau.
• L’EMS maintient en permanence la puissance réactive nette au point de raccordement dans la bande −33 % … +33 %.

Pour la définition qui fait foi, voir la section Q-regeling / Reactief vermogen de la spécification technique Netflex DER de Fluvius.

Références de raccordement

Sur la même page Paramètres réseau, sous les paramètres réseau eux-mêmes. La section n’est affichée que pour les projets belges, parce que le mandat de données qu’elle alimente est proposé par Fluvius pour les raccordements belges.

Votre numéro EAN est l’identifiant unique de votre point de raccordement. Vous le trouvez sur votre contrat de raccordement ou sur votre facture d’électricité. Ajoutez une référence par point de comptage et indiquez si elle couvre la consommation, la production ou les deux.

Les références n’ont aucun effet sur le fonctionnement ni sur l’optimisation de l’EMS. Elles identifient le raccordement auprès du gestionnaire de réseau : une référence est ce pour quoi un mandat de données est demandé, ce qui permet à la plateforme de récupérer les données de comptage officielles et de les comparer à la mesure prise sur site.

Stratégie

Sous Configuration → Stratégie.

Choisir une stratégie

La stratégie détermine l’objectif principal de la batterie et des appareils pilotables.

Consultez votre installateur si vous ne savez pas quelle stratégie convient le mieux à votre installation et à votre contrat d’énergie.

Différence de prix minimale

La marge minimale entre le prix d’achat et le prix de vente, en €/MWh, qui doit exister avant que l’EMS ne fasse circuler de l’énergie par la batterie. Une valeur de départ courante est 20 €/MWh. Vous pouvez ajuster ce seuil pour rendre le système plus ou moins actif dans l’arbitrage sur les prix.

Zone morte de puissance réseau

Une petite bande de puissance autour de zéro à l’intérieur de laquelle l’EMS ne fait aucune correction. Cela évite les petites corrections permanentes et l’usure inutile des équipements pilotables. Une valeur courante est 0,5 kW.

Quand une puissance réseau cible est configurée, cette bande est centrée sur cette cible plutôt que sur zéro.

Puissance réseau cible

La puissance réseau vers laquelle la batterie équilibre, au lieu de 0 kW. Laissez-la à 0 kW pour garder le raccordement équilibré à zéro, ce qui est la bonne valeur pour une installation ordinaire.

Une valeur positive maintient ce prélèvement en permanence. À utiliser sur les sites où un appareil externe écrête la production solaire pour empêcher l’injection : la charge supplémentaire apparaît comme du prélèvement, ce qui amène cet appareil à libérer plus de production, que la batterie stocke ensuite. Cela se répète jusqu’à ce que la production ne puisse plus suivre, et le prélèvement se stabilise à cette valeur.

Gardez une valeur faible, de l’ordre de quelques kW. Chaque fois que la production tourne sans surplus à libérer, la cible est simplement achetée sur le réseau. Voir puissance réseau cible pour tout le mécanisme et un exemple chiffré.

Puissance cible uniquement en production

Détermine si la cible s’applique 24 heures sur 24 ou uniquement pendant que l’installation produit.

Réserve Peak Shaving

Un pourcentage de l’état de charge (SOC) de la batterie qui est réservé pour maintenir le prélèvement sous sa limite. Tant que le SOC est au-dessus de cette réserve, la stratégie active utilise librement la batterie. En dessous, la décharge à d’autres fins est bloquée et la réserve est rechargée en priorité, mais la batterie peut encore se décharger pour tenir le réseau à sa limite de prélèvement, quelle que soit la consommation en cause (consommation générale comme recharge rapide DC).

Réglez cette valeur si l’installation ne doit jamais dépasser sa limite de prélèvement (par exemple une puissance de transformateur ou de raccordement limitée), ou si une part de la capacité de la batterie doit toujours rester disponible pour la recharge rapide DC. Voir la réserve Peak Shaving pour son fonctionnement, et demandez à votre installateur la valeur qui convient à votre installation.

Stratégie d’équilibrage des batteries

Détermine comment la puissance est répartie entre plusieurs onduleurs de batterie quand il y en a plus d’un.

Vendre via l’injection de la batterie

Quand cette option est activée, l’EMS est autorisé à décharger la batterie et à injecter l’énergie stockée sur le réseau lorsque le prix d’injection est suffisamment favorable.

Activez-la si vous utilisez la stratégie d’optimisation des coûts avec un contrat d’énergie dynamique et que vous voulez que le système génère un revenu en vendant l’énergie stockée. Désactivée, l’EMS ne planifie ni n’exécute de vente par injection via la batterie sur la base des prix de l’énergie.

Charge réseau pour injection

Quand cette option est activée (en plus de Vendre via l’injection de la batterie), l’EMS peut aussi acheter de l’énergie sur le réseau pendant les périodes bon marché uniquement pour la revendre aux moments où le prix d’injection est élevé. Les achats ne sont planifiés que si le prix d’injection dépasse le prix d’achat après pertes aller-retour, plus la différence de prix minimale : chaque paire achat/vente est donc rentable en soi.

Activez-la quand l’écart entre les heures bon marché et les pointes d’injection de votre contrat est assez grand pour que l’arbitrage pur en vaille la peine. Désactivée, l’EMS ne vend que l’énergie déjà présente dans la batterie (ou qui y arrive naturellement). Voir Vendre de l’énergie au réseau pour la façon dont les deux options se combinent.

Priorités de délestage

Sous le formulaire de stratégie, vous définissez les priorités de délestage : les groupes de priorité dans lesquels l’EMS déleste la consommation flexible (charge de la batterie, recharge EV, charges pilotables) quand le prélèvement doit être limité, que ce soit par la limite de prélèvement du projet lui-même ou par une consigne du gestionnaire de réseau comme le Fall-Back Flex de Fluvius. Faites glisser les appareils dans les groupes ; le groupe 1 est utilisé en premier, et à l’intérieur d’un groupe l’EMS choisit lui-même l’ordre. Les appareils sous Pas dans la liste ne sont jamais délestés. Voir Fall-Back Flex pour l’usage des groupes pendant une activation.

Contrat d’énergie

Sous Configuration → Réseau et marché → Contrat d’énergie.

Type de contrat

Facteur d’échelle de consommation

Un multiplicateur appliqué à la consommation mesurée pour mieux approcher votre facturation réelle par votre fournisseur d’énergie. La valeur 1 signifie qu’aucune correction n’est appliquée. Si votre fournisseur utilise des tarifs jour et nuit distincts, prenez la moyenne des deux. Une valeur courante est 1 ou 1,05.

Coût de consommation

Le coût que vous payez pour l’énergie prélevée sur le réseau, exprimé en €/MWh. Vous trouvez cette valeur dans votre contrat d’énergie ou auprès de votre fournisseur.

Si vous ne la connaissez pas, laissez le champ vide. L’EMS se rabattra sur des valeurs par défaut, mais cela réduira la précision des calculs d’optimisation des coûts.

Coût de distribution

Le total de tous les coûts de réseau facturés par MWh sur votre facture d’électricité, exprimé en €/MWh. Vous le trouvez dans votre contrat d’énergie ou sur votre facture.

Si vous ne l’avez pas, laissez le champ vide et l’EMS utilisera des valeurs par défaut.

Facteur d’échelle d’injection

Un multiplicateur appliqué à l’injection mesurée, de même finalité que le facteur d’échelle de consommation mais pour l’énergie injectée sur le réseau. Vous le trouvez dans votre contrat d’énergie ou auprès de votre fournisseur. Des valeurs par défaut s’appliquent si le champ reste vide.

Coût d’injection

La compensation nette ou le coût lié à l’injection d’énergie sur le réseau, exprimé en €/MWh. Cette valeur peut être négative pendant les périodes de prix de marché négatifs. Vous la trouvez dans votre contrat d’énergie. Des valeurs par défaut s’appliquent si le champ reste vide.

Supprimer le projet

Pour supprimer définitivement ce projet, utilisez l’option Supprimer le projet en bas de la page Paramètres → Général.
