Aperçu

Avec Microgrid, le Voltmasters EMS maintient un site sous tension lorsque le réseau public tombe. Le contrôleur isole le site du réseau, la batterie forme son propre réseau local (l'îlotage) et, si nécessaire, un générateur prend le relais. Au retour du réseau, le contrôleur reconnecte le site de manière sûre et contrôlée.

Ce que le client y gagne

• Continuité : l'activité continue pendant une coupure du réseau, sans intervention sur place.
• Les charges critiques restent alimentées : le client choisit ce qui ne peut jamais être coupé (chambre froide, serveurs, process). Le reste est délesté par ordre de priorité.
• Le générateur seulement quand il le faut : il démarre quand la batterie s'épuise, pas à chaque coupure. Moins d'heures de fonctionnement, moins de carburant.
• Une batterie qui rapporte en temps normal : sur le réseau, la batterie continue d'optimiser les coûts d'énergie. Elle garde simplement une réserve pour une coupure éventuelle.
• Tout est visible : état en direct, notifications et un rapport sur la disponibilité du réseau et l'usage du générateur.

Comment ça marche

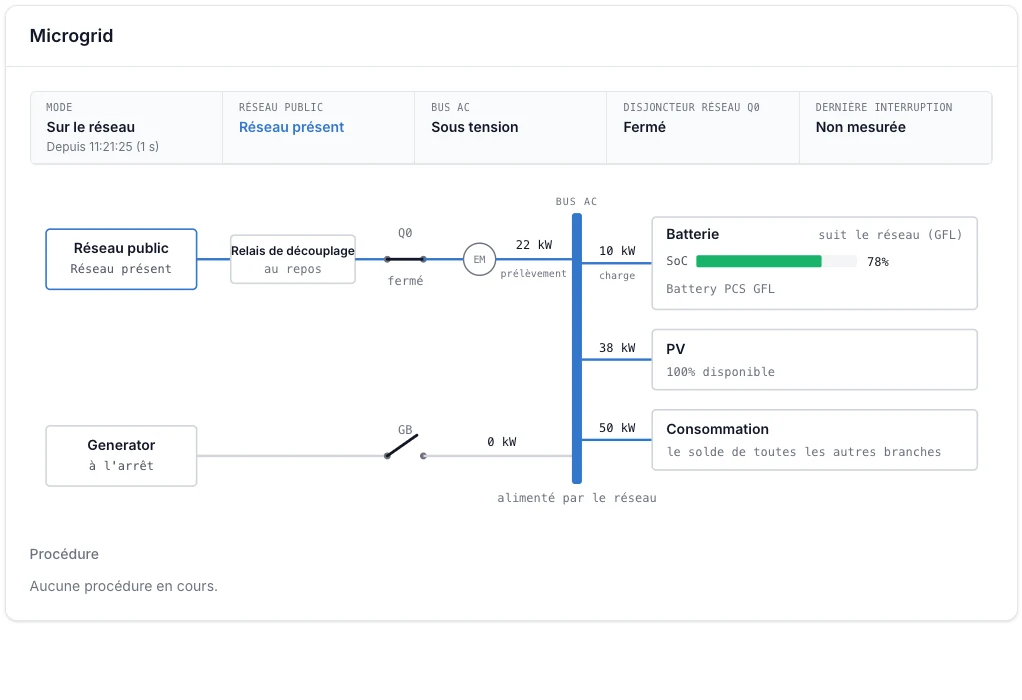

1. Sur le réseau : la batterie se tient prête

   Le site fonctionne normalement. Le contrôleur garde une réserve d'îlotage dans la batterie (50 % par défaut), pour qu'il y ait toujours de l'énergie disponible au moment d'une coupure.

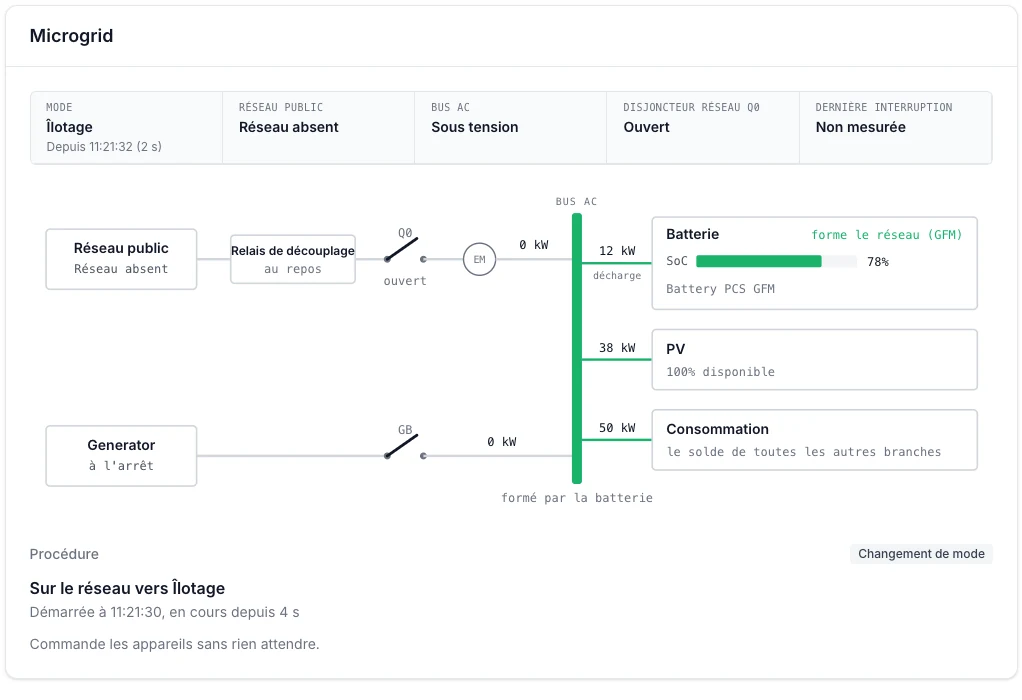

2. Le réseau tombe : le site passe en îlotage

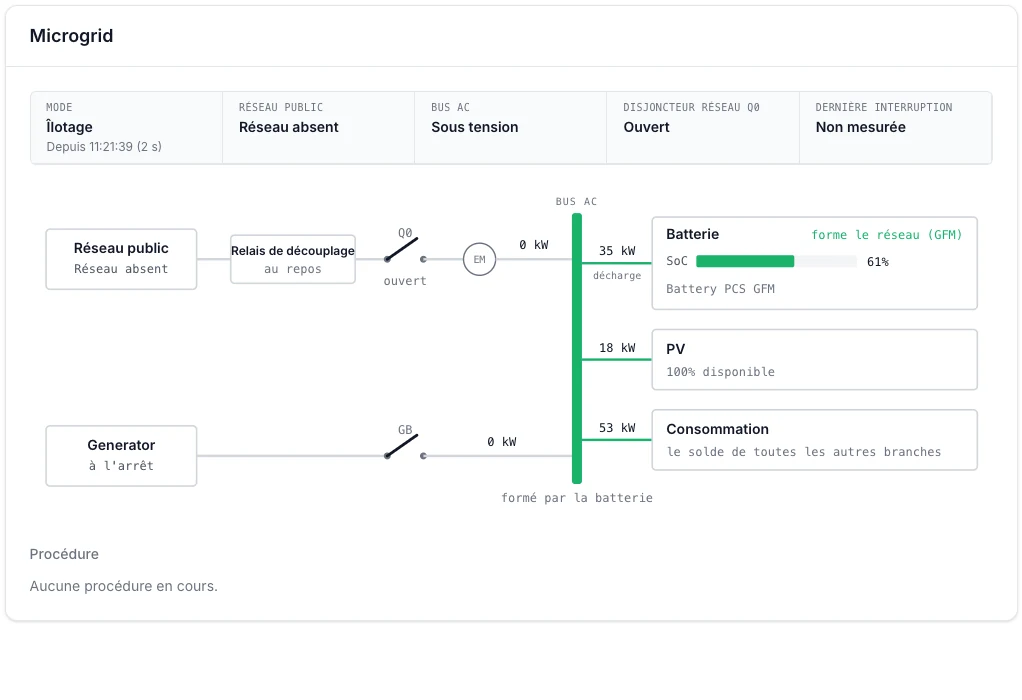

   Le contrôleur ouvre le disjoncteur réseau et la batterie forme le réseau du site. Le passage provoque une courte interruption, puis le site tourne de manière autonome sur la batterie et les panneaux solaires. Si la consommation dépasse ce que la batterie peut fournir, le contrôleur déleste les charges non critiques, dans l'ordre choisi.

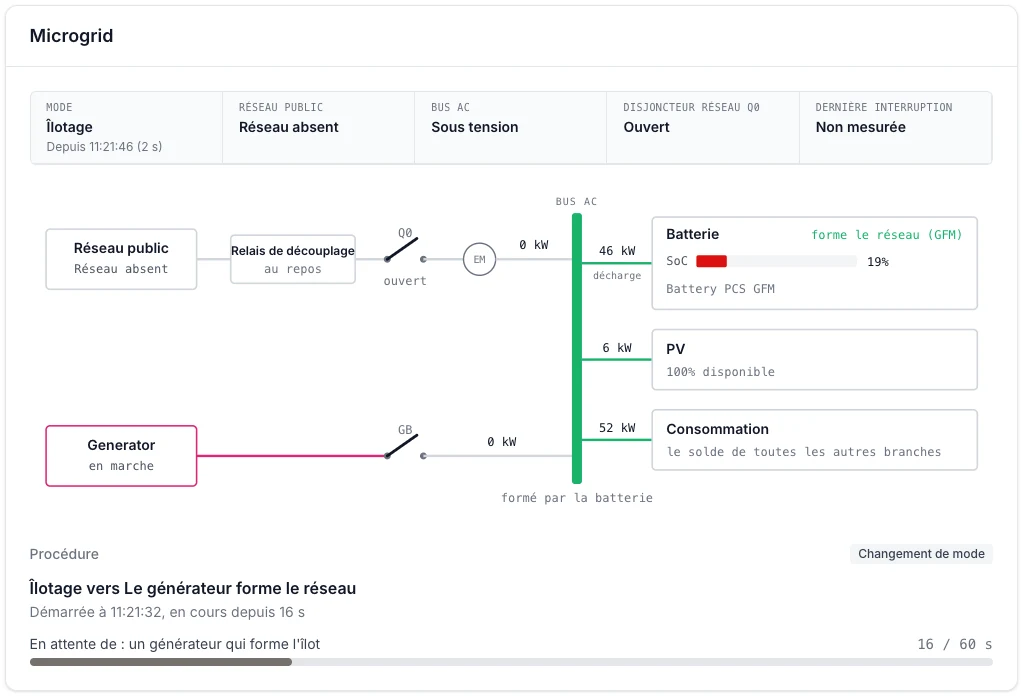

3. La batterie s'épuise : le générateur démarre

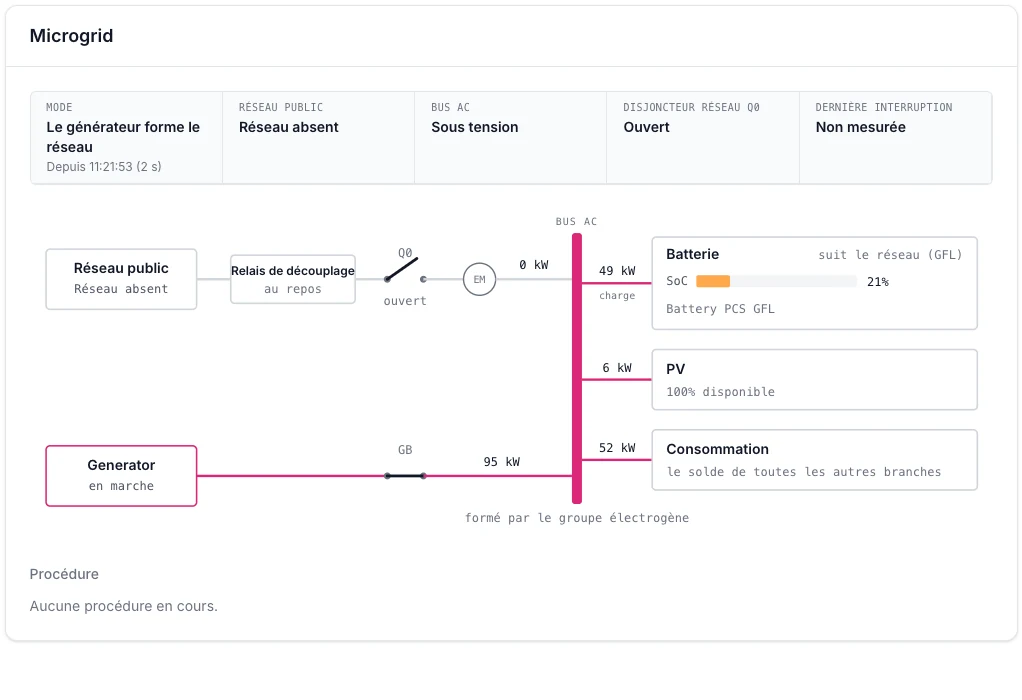

   Sous un seuil de charge (20 % par défaut), le contrôleur démarre le générateur. Celui-ci forme alors le réseau, alimente le site et recharge la batterie. Au-dessus du seuil d'arrêt (90 % par défaut), le générateur s'arrête à nouveau.

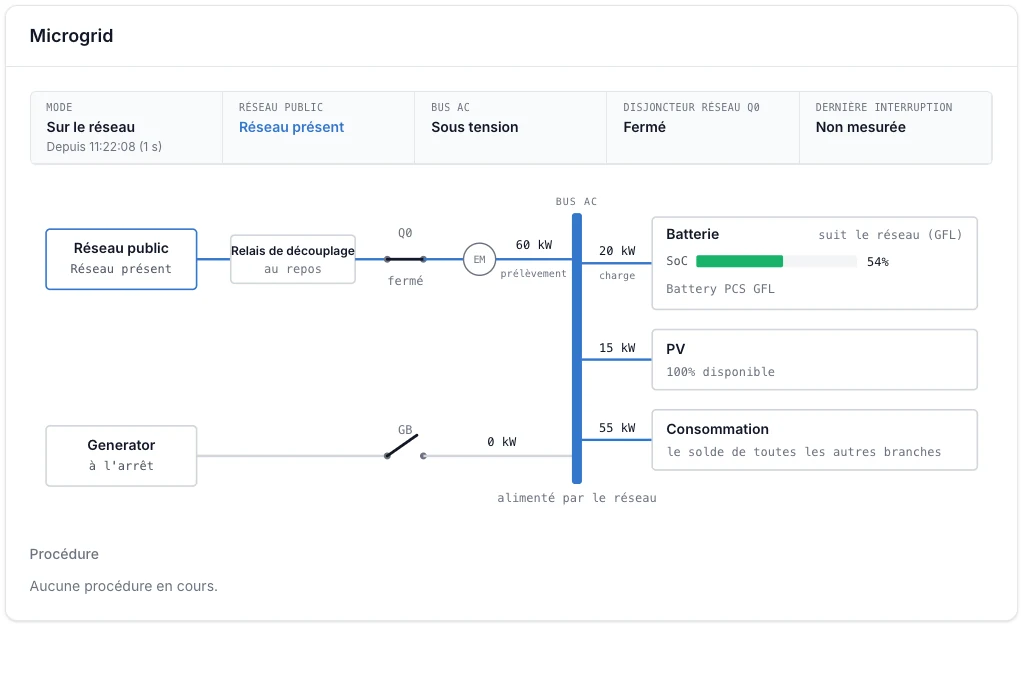

4. Le réseau revient : reconnexion contrôlée

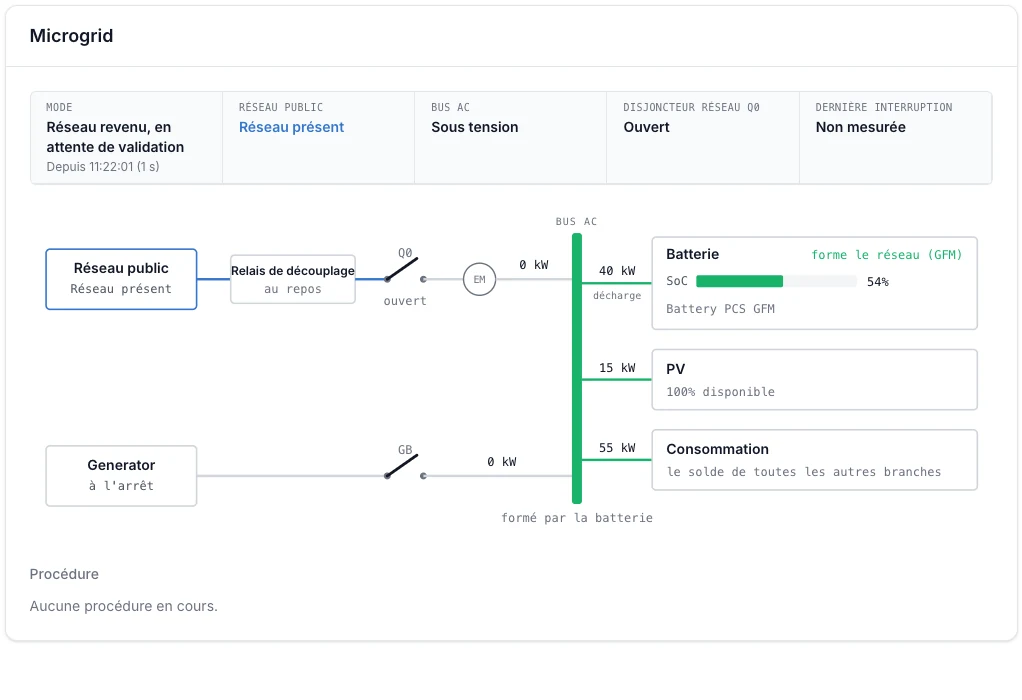

   Le contrôleur attend que la tension et la fréquence du réseau soient stables, puis signale que le réseau est revenu. La reconnexion provoque une courte coupure (au maximum deux minutes quand la batterie forme le réseau). C'est pourquoi un responsable l'autorise d'un clic, au moment qui convient, dans la plateforme ou l'application mobile. Le site peut aussi se reconnecter automatiquement.

Une coupure complète en sept étapes. Regardez qui forme le réseau : bleu pour le réseau, vert pour la batterie, rose pour le générateur.

Ce que le client voit

• Un schéma unifilaire en direct sur le tableau de bord du projet : qui forme le réseau, la position des disjoncteurs, les flux de puissance et l'étape en cours de chaque procédure.
• Des notifications quand le réseau tombe et quand il revient, avec le bouton Autoriser la reconnexion dans la plateforme et une notification push dans l'application mobile.

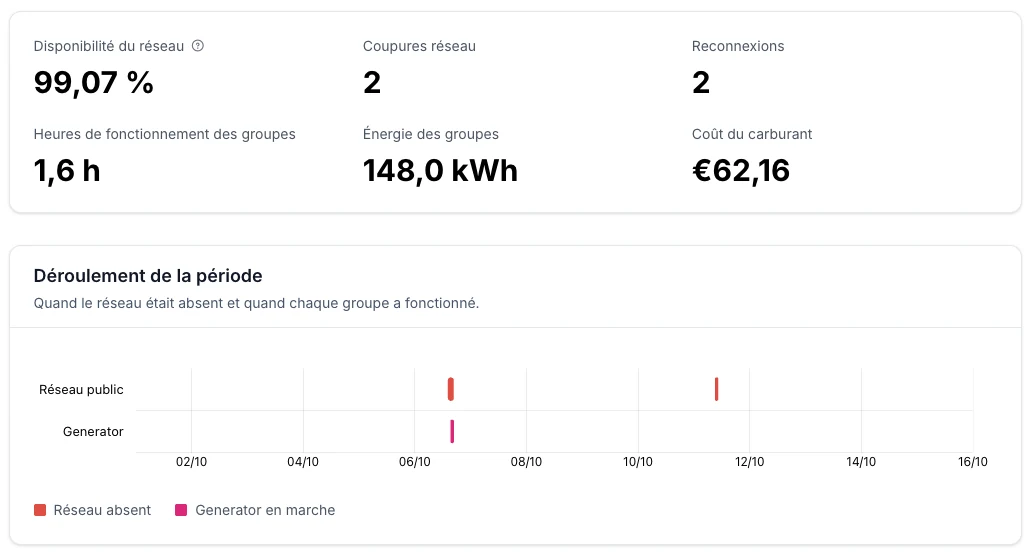

• Le Rapport microgrid : disponibilité du réseau, coupures, reconnexions, heures de fonctionnement et énergie du générateur, coût du carburant, avec un export CSV.

Ce qu'il faut sur le site

Composant	Rôle
Contrôleur Voltmasters	Pilote toute la séquence : détection de la coupure, îlotage, générateur, délestage et reconnexion.
Batterie avec onduleur capable de former un réseau (grid forming)	Forme le réseau du site pendant l'îlotage.
Disjoncteur réseau avec retour de position, et relais de découplage	Sépare le site du réseau public et confirme sa position au contrôleur.
Module IO (Moxa ioLogik E1214)	Relie les disjoncteurs, le relais de protection et le démarrage du générateur au contrôleur.
Générateur (optionnel, DEIF AGC 150)	Prend le relais quand la batterie s'épuise lors d'une longue coupure.
Panneaux solaires (optionnel)	Continuent à produire pendant l'îlotage, limités à ce que le site peut absorber.

Organisation de cette section

• Fonctionnement de Microgrid : les modes de fonctionnement et chaque transition entre eux.
• Suivi en direct : le schéma unifilaire et le panneau de procédure sur le tableau de bord.
• Reconnexion au réseau : autoriser le retour au réseau, étape par étape.
• Configuration : prérequis, paramètres microgrid, rôles IO, générateur et délestage.
• Rapport microgrid : coupures, reconnexions et usage du générateur sur une période.
• Incidents : les notifications que Microgrid émet.
