Fall-Back Flex: przyłącz się z pełną mocą w strefie przeciążenia
Fall-Back Flex (pisany też jako fallback flex) to tymczasowa formuła przyłączenia Fluvius dla firm w strefach z przeciążeniem sieci. Twój klient otrzymuje pełną wnioskowaną moc; dopiero gdy lokalna sieć jest obciążona, Fluvius wysyła przez szafę Netflex wartość zadaną, której instalacja musi przestrzegać. System EMS Voltmasters przetwarza tę wartość zadaną automatycznie i zapewnia instalacji pełną zgodność z wymaganiami Fall-Back Flex.
Czym jest Fall-Back Flex?
W częściach Flandrii sieć elektroenergetyczna jest na granicy możliwości. Bez dodatkowych ustaleń nowe lub rozbudowane przyłącze o mocy 100 kVA lub większej mogłoby latami czekać na inwestycję sieciową. Dzięki Fall-Back Flex Twój klient może przyłączyć się od razu, z pełną wnioskowaną mocą, w zamian za gwarancję, że instalacja tymczasowo obniża moc do wartości zadanej wysłanej przez Fluvius podczas przeciążenia.
Sterowanie odbywa się przez telecontrole: Fluvius instaluje szafę Netflex w kabinie klienta i wysyła wartości zadane w protokole IEC 60870-5-104. Formuła jest jednoznacznie tymczasowa: wygasa po zrealizowaniu planowanej inwestycji sieciowej. Po sfinalizowaniu ram prawnych zostaje automatycznie przekształcona w elastyczną umowę przyłączeniową (FAO).
Zdarzenie sterowania, zwizualizowane
Pełna moc, z wyjątkiem zdarzenia przeciążenia
Poza przeciążeniem Twój klient niczego nie zauważa. Gdy Fluvius wysyła wartość zadaną, instalacja obniża moc w ciągu 3 minut i utrzymuje się poniżej limitu, aż sygnał zostanie zwolniony.
Jak technicznie działa sterowanie
Fluvius wysyła wartości zadane przez szafę Netflex w kabinie klienta. Voltmaster Controller łączy się bezpośrednio z tą szafą przez IEC 60870-5-104 i traktuje każdą wartość zadaną jako twarde ograniczenie w optymalizacji: bateria i ładowanie EV obniżają moc w kontrolowany sposób, a poprzez moduł I/O dołączają się też odbiory bez protokołu komunikacyjnego.
Łańcuch w obrazie
Od szafy Netflex do każdego odbiornika, w jednym łańcuchu regulacji
W przypadku przeciążenia Fluvius wysyła setpoint przez szafę Netflex. Voltmaster Controller traktuje go jako ograniczenie, bezpośrednio redukuje baterię i punkty ładowania oraz przełącza także, przez moduł I/O, odbiorniki bez protokołu, z informacją zwrotną w czasie rzeczywistym do Fluvius.
Wymagania Fall-Back Flex i jak spełnia je system EMS
Karta produktu Fluvius określa szereg wymagań technicznych. Z systemem EMS Voltmasters instalacja spełnia każde z nich, a Twój klient niczego nie zauważa w codziennej eksploatacji.
Reakcja w ciągu 3 minut
Instalacja musi zastosować wartość zadaną Fluvius w ciągu 3 minut.
Voltmaster Controller natychmiast przetwarza wartość zadaną jako twarde ograniczenie i obniża moc baterii, ładowania EV oraz odbiorów z dużym zapasem czasu przed limitem.
Wartość zadana zachowana przez cały okres sterowania
Wartość zadana obowiązuje do momentu, aż Fluvius zwolni sygnał, a nie tylko w chwili działania sterowania.
Optymalizacja utrzymuje moc poniżej limitu przez cały okres i przekazuje pomiary z powrotem do szafy Netflex w czasie rzeczywistym.
Sterowalność 24/7
Działania sterowania są możliwe w każdej chwili, dniem i nocą, także w weekendy.
Sterownik działa lokalnie na instalacji: połączenie telecontrole z szafą Netflex działa dalej nawet podczas awarii internetu.
Przyłącze o mocy 100 kVA lub większej
Fall-Back Flex dotyczy większych przyłączy (średniego napięcia) w strefach przeciążenia.
Voltmaster Controller jest przystosowany do tej klasy instalacji i standardowo przygotowany do telecontrole.
Odbiory bez protokołu też się dołączają
Przestrzeganie wartości zadanej rzadko udaje się z samą baterią. Duże odbiory bez protokołu komunikacyjnego, jak pompy ciepła, agregaty chłodnicze, wentylacja czy odbiory procesowe, muszą móc się dołączyć podczas działania sterowania.
Do tego służy moduł I/O Voltmasters: steruje takimi odbiorami przez styki bezpotencjałowe. Na podstawie pomiarów w czasie rzeczywistym sterownik decyduje, które odbiory i kiedy przełączyć, tak aby wartość zadana została spełniona przy jak najmniejszym wpływie na działalność Twojego klienta.
Od wniosku do uruchomienia
Jako instalator przechodzisz razem z klientem przez ustalony proces z Fluvius. Voltmasters zajmuje się stroną techniczną: sprzężeniem, walidacją i koordynacją z Fluvius.
-
1
Wniosek do Fluvius
Twój klient składa wniosek o przyłączenie; karta strefy określa, czy Fall-Back Flex obowiązuje w danej strefie. Formularz ofertowy odnotowuje elastyczność.
-
2
Zgoda BRP
Podmiot odpowiedzialny za bilansowanie Twojego klienta udziela zgody, to stały krok procedury.
-
3
Szafa Netflex w kabinie
Fluvius instaluje szafę Netflex w kabinie klienta, interfejs telecontrole przyłącza.
-
4
Sprzężenie i certyfikacja
Voltmasters łączy sterownik z szafą Netflex przez IEC 60870-5-104 oraz prowadzi walidację i certyfikację, często w jednej sesji.
-
5
Uruchomienie z pełną mocą
Instalacja pracuje z pełną wnioskowaną mocą i jest gotowa na każde działanie sterowania.
A co potem?
Fall-Back Flex jest jednoznacznie tymczasowy. Gdy Fluvius zrealizuje planowaną inwestycję sieciową w strefie, formuła wygasa, a Twój klient otrzymuje zwykłe przyłącze. Po sfinalizowaniu ram prawnych zostaje automatycznie przekształcona w elastyczną umowę przyłączeniową (FAO). Sprzężenie telecontrole, które dziś instalujesz, tak czy inaczej pozostaje w pełni użyteczne.
Monitorowanie w platformie Voltmasters
Fall-Back Flex konfiguruje się w platformie w kilka minut, a każde działanie sterowania można później rozliczyć aż do poziomu zasobu. Ty i Twój klient wiecie dokładnie, co wydarzyło się podczas zdarzenia przeciążenia.
Jeden przełącznik w ustawieniach telecontrole
Fall-Back Flex włącza się jako opcję w konfiguracji telecontrole Fluvius. Wpisujesz tylko obniżoną moc (P_red) z formularza ofertowego; moc umowna (P_base) jest pobierana z ustawień sieciowych projektu.
Priorytety redukcji odbiorów na projekt
Ty decydujesz, które zasoby ograniczają się najpierw: domyślnie bateria (niewidoczna dla eksploatacji), następnie ładowanie EV, a przełączane odbiory dopiero w ostateczności. Przeciągaj, aby zmienić kolejność, i od razu widzisz, czy sterowalna moc pokrywa wymaganą redukcję.

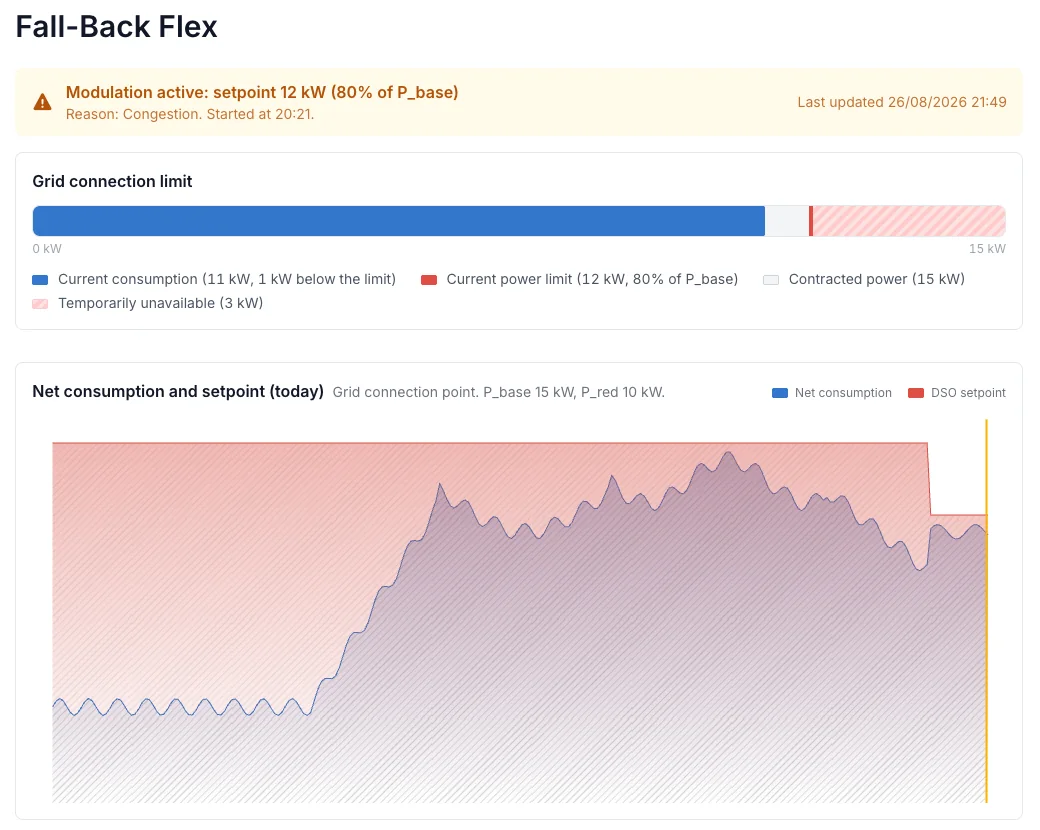

Dedykowany dashboard Fall-Back Flex
Status przyłącza sieciowego w czasie rzeczywistym: aktywna wartość zadana, rzeczywisty pobór i czas reakcji. Wykres pokazuje, jak instalacja obniża moc w ciągu 3 minut podczas działania sterowania, a dla każdego zasobu widzisz, ile mocy zdjęto.
Historia każdego działania sterowania
Każda aktywacja jest rejestrowana z czasem trwania, najgłębszą wartością zadaną, czasem reakcji i liczbą kwadransów poniżej wartości zadanej. Dashboard EMS pokazuje też od razu, czy działanie sterowania jest w toku i które zasoby są ograniczone.
FAQ
Najczęściej zadawane pytania o Fall-Back Flex
Czym jest Fall-Back Flex?
Fall-Back Flex to tymczasowa formuła przyłączenia Fluvius dla firm w strefach z przeciążeniem sieci. Klient otrzymuje pełną wnioskowaną moc; dopiero gdy lokalna sieć jest obciążona, Fluvius wysyła przez telecontrole wartość zadaną, której instalacja musi tymczasowo przestrzegać.
Kiedy przyłącze kwalifikuje się do Fall-Back Flex?
Fluvius oferuje Fall-Back Flex dla nowych lub rozbudowanych przyłączy o mocy 100 kVA lub większej w strefach, w których spodziewane jest przeciążenie sieci. Karty stref Fluvius pokazują dla każdej strefy, czy formuła obowiązuje.
Czym jest szafa Netflex?
Szafa Netflex to szafa telecontrole, którą Fluvius instaluje w kabinie klienta. Przez tę szafę Fluvius wysyła do instalacji wartości zadane w protokole IEC 60870-5-104 oraz odbiera pomiary i sygnały zwrotne.
Jak szybko instalacja musi zareagować na wartość zadaną?
W ciągu 3 minut, a wartość zadana musi być zachowana przez cały okres sterowania. Działania sterowania są możliwe 24/7. Voltmaster Controller automatycznie przetwarza każdą wartość zadaną jako ograniczenie w optymalizacji.
Co z odbiorami bez protokołu komunikacyjnego?
Moduł I/O Voltmasters steruje odbiorami bez protokołu przez styki bezpotencjałowe: pompy ciepła, agregaty chłodnicze, wentylacja i odbiory procesowe dołączają się zawsze, gdy wymaga tego wartość zadana.
Jak długo obowiązuje Fall-Back Flex?
Fall-Back Flex jest tymczasowy: formuła wygasa po zrealizowaniu planowanej inwestycji sieciowej w strefie. Po sfinalizowaniu ram prawnych zostaje automatycznie przekształcona w elastyczną umowę przyłączeniową (FAO).
Jaką rolę odgrywa BRP (podmiot odpowiedzialny za bilansowanie)?
Zgoda BRP to stały krok wniosku. Klient ponosi odpowiedzialność finansową za niezbilansowanie, które powoduje działanie sterowania, i uzgadnia to wcześniej ze swoim BRP (dostawcą).
Czy system EMS Voltmasters jest zgodny z wymaganiami Fall-Back Flex?
Tak. Voltmaster Controller łączy się z szafą Netflex przez IEC 60870-5-104, reaguje w wymaganych 3 minutach, przestrzega wartości zadanej przez cały okres sterowania i steruje też odbiorami bez protokołu przez moduł I/O. Voltmasters dodatkowo prowadzi walidację i certyfikację z Fluvius.
Jak monitorować działania sterowania Fall-Back Flex?
Platforma Voltmasters ma dedykowany dashboard Fall-Back Flex ze statusem przyłącza sieciowego w czasie rzeczywistym, wykresem poboru względem wartości zadanej oraz historią każdej aktywacji, aż do poziomu zasobu. Widżet na dashboardzie EMS pokazuje, czy działanie sterowania jest właśnie w toku i które zasoby są ograniczone.
